Informazioni di Base.
Model No.
DW-XRD-2700A
Certificazione
CE, ISO
Su misura
Su misura
Modulo di allarme
/
Pacchetto di Trasporto
Wooden Box
Specifiche
590KG
Marchio
Drawell
Origine
Chongqing, China
Codice SA
9022199090
Capacità di Produzione
10/Month
Descrizione del Prodotto

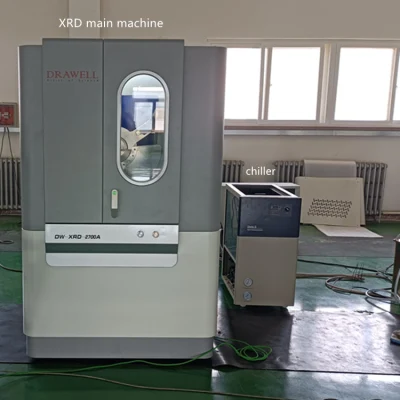

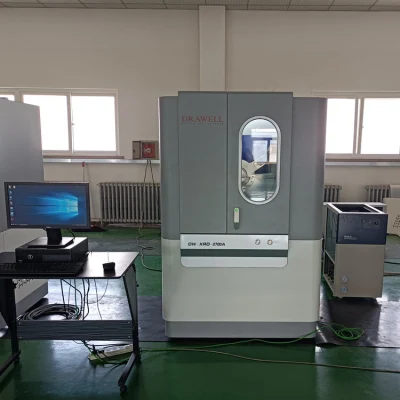

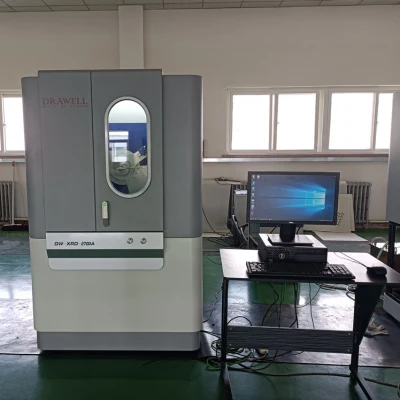

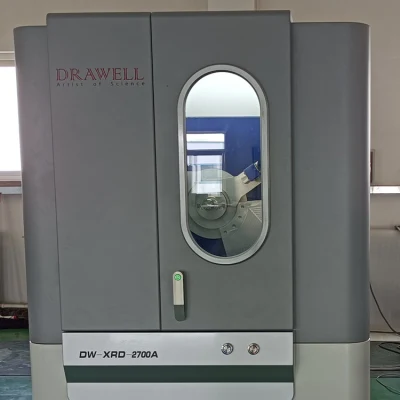

Soluzione tecnica DW-2700A XRD
Questo XRD adotta la tecnologia più avanzata. La precisione e la precisione dell'angolo del goniometro hanno raggiunto un livello avanzato. La sorgente luminosa e il rilevatore possono funzionare stabilmente per un lungo periodo di tempo per garantire la precisione e la precisione della posizione del picco di diffrazione, della forma del picco e della misurazione dell'intensità.
Applicazioni e funzioni
È in grado di misurare con precisione campioni metallici e non metallici, eseguire analisi qualitative e quantitative. Quando si lavora con i relativi accessori, può essere utilizzato anche per analizzare l'influenza di alta temperatura e bassa temperatura sulla struttura del materiale e analizzare la struttura del campione di pellicola, la struttura del materiale metallico, la misurazione della sollecitazione, ecc.
2.struttura del prodotto
I nostri vantaggi
- Sorgente radiogena ad alta stabilità: Il generatore radiologico ad alta frequenza e alta tensione modello XRDadoptsAF3, che migliora notevolmente la stabilità dei risultati delle misurazioni XRD;
- Tubo radiogeno a lunga durata: Il tubo radiogeno in metallo-ceramica ha le caratteristiche di buona dissipazione del calore, elevata potenza di esercizio (40 kV ×40 ma) e lunga durata;
- Goniometro ad alta precisione: L'unità ad angolo di diffrazione adotta la tecnologia di controllo del servomotore + codifica ottica. Nell'ambito della misura dell'angolo di diffrazione, l'angolo di diffrazione è inferiore a 0.02 ° di linearità;
- La protezione dai raggi X è sicura e affidabile: Quando XRD sta misurando il campione, le porte di protezione vengono automaticamente bloccate per evitare radiazioni.
- Intelligente e comodo: La tecnologia software di controllo automatico dell'identificazione, comoda per l'uso da parte degli operatori dello strumento. 4.principali parametri tecnici
- Potenza nominale: 3 kW (tecnologia di controllo HF, HV)
- Tensione del tubo:10~60 kV, 1 kV/passo;
- Corrente del tubo: 5~50 ma, 1 ma/passo;
- Stabilità della tensione del tubo e della corrente del tubo:≤0.005%;
- È presente una protezione contro sovratensione, sovracorrente, sovratensione e esaurimento dell'acqua.
- Tubo radiogeno: Tubo radiogeno in ceramica metallica / Cu Target / fuoco: 1×10mm²/ 2.4kW .
- Goniometro:adottare servomotore e tecnica di codifica ottica per pilotare θs e θd;
- Modalità di scansione:goniometro θ-θ; è verticale; il campione è posto orizzontalmente;
- 2θmeasuring campo:-6°~160°; raggio del goniometro: 225 mm;
- Modalità di scansione: Continua, a passo e OMG;
- Angolo minimo di larghezza gradino: 0.0001˚;
- Precisione angolo:≤0.001˚; ripetibilità angolo:≤0.0001˚ .
- Può annullare il funzionamento al minimo ed eseguire automaticamente la taratura dell'angolo.
- Velocità di posizionamento angolare:1500˚/min;
- Linearità dell'angolo di diffrazione: La deviazione angolare di tutti i picchi all'interno dello spettro completo non deve superare ±0.02°. 4.4unità rilevatore
- Risoluzione spettrale: <25% (Cu Kαspectral line);
- Velocità di conteggio lineare massima: >5×105cps 4.5protezione
4.6 Software di controllo ed elaborazione
Sistema operativo Windows 10;
Analisi qualitativa e quantitativa delle fasi del materiale, α2 peeling Kα1, adattamento a spettro completo, adattamento di picco, calcolo FWHM e granulometria, misurazione di celle di cristallo, calcolo di sollecitazione di secondo tipo, indicizzazione della linea di diffrazione, plottaggio multiplo, plottaggio 3D, calibrazione dei dati di diffrazione, Sottrazione di sfondo, analisi quantitativa senza standard, adattamento completo dell'immagine spettrale (WPF), simulazione dell'immagine di diffrazione XRD, ecc.
5.DW 2700A elenco di configurazione XRD
| Parti | Configurazione | Q.tà | Nota |
Generatore di raggi X ad alta tensione |
| 1 | Alta frequenza e alta tensione |
| 1 | 3 metri | ||
| 1 | |||
| 1 | include 1 cavo | ||
| 1 | piombo e vetro di piombo | ||
| 1 | Target Cu, 2,4 kW | ||
Goniometro Sistema |
| 1 | struttura θ-θ |
| 1 | 1 per ciascuno | ||
| 5 | Matrice di alluminio | ||
| 15 | Matrice di vetro | ||
| 1 | Corrispondenza con il materiale di destinazione | ||
| 1 | |||
Registrazione e. sistema di controllo |
| 1 | include 1 cavo di collegamento |
| 1 | |||
| 1 | 2 cavi motore, 1 cavo di comunicazione | ||
| 1 | |||
| Sistema di raffreddamento ad acqua di circolazione |
| 1 | Dividi struttura |
| 2 | |||
| Sistema PC |
| 1 | DELL |
| 1 | |||
| Controllo del sistema e. Software applicabile |
| 1 | Windows 10 |
| 1 | |||
| 1 | |||
| 1 | |||
| 1 | |||
| Documenti tecnici |
| 1 | |
| 1 | |||
| 1 | |||

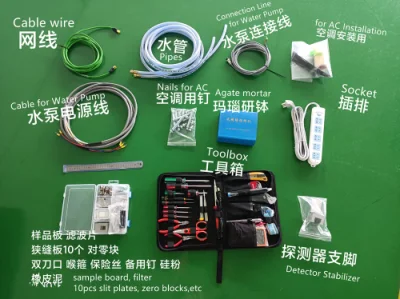

| Accessori |
| 1 | Riflettività > 28% |
| Parti di ricambio |
| 10 | 10 per ciascuno |
| 1 | |||
| 1 |
