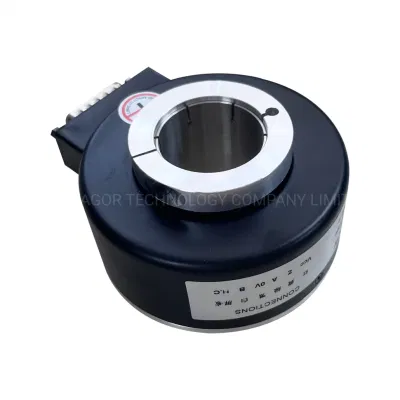

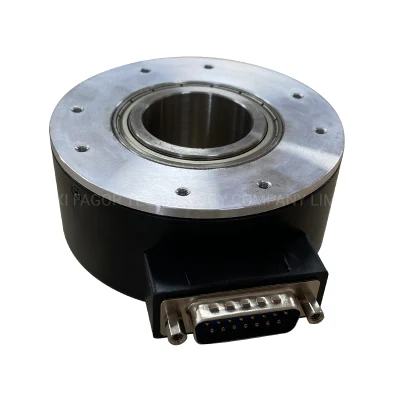

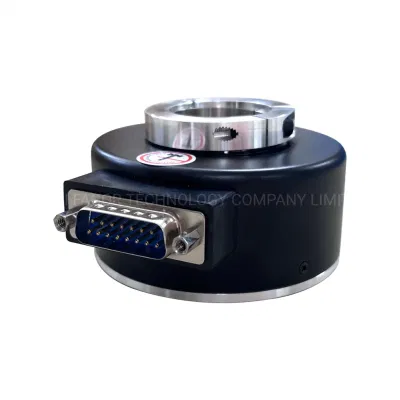

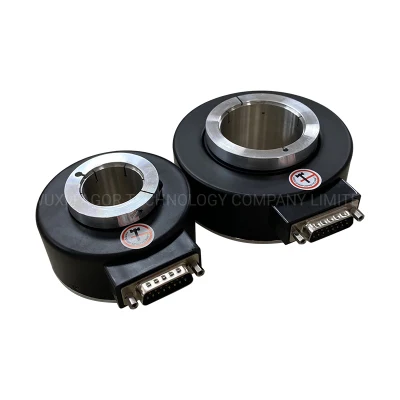

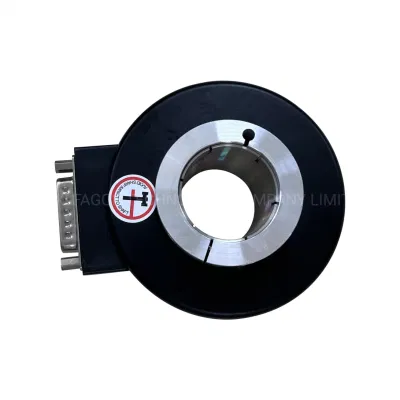

Encoder ottico con albero cavo da 100 mm, albero da 30 mm, uscita tensione 1024PPR Encoder incrementale
Encoder ottico con albero cavo da 100 mm, albero da 30 mm, uscita tensione 1024PPR Encoder incrementale. Factory diretto, alta qualità. Acquista ora!
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
K100
Modulo di installazione
Tipo di assale Sleeve
protezione
IP51
tensione
5 v/8-30 v.
diametro
personalizzato
diametro albero
personalizzato
temperatura di esercizio
-30~85 gradi
Pacchetto di Trasporto
Carton
Specifiche
0.5kg
Marchio
Fagor
Origine
China
Capacità di Produzione
500/Pieces/Month

Descrizione del Prodotto

100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder 100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder INTRODUZIONE:

1.essere utilizzato in settori di controllo automatico, misurazioni, robotica, manodopera X-Y e stampa.
Elevata affidabilità, lunga durata, elevata capacità antiinterferenza e ampia gamma di adattamento della temperatura.
Fissaggio sede chiavetta, facile da installare e diametro interno intercambiabile.

GUIDA ALL'ORDINAZIONE:

100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder
TABELLA DEI CABLAGGI

Segnale R B Z R B Z VCC MASSA Blocco
Colore Verde Bianco Giallo Marrone Grigio Arancione Rosso Nero CopperWeb
Connettore maschio DB15 4 2 9       7 5 8
Connettore maschio DB15Pin 5 3 2 7 6 8 1 4 P

SPECIFICHE MECCANICHE

Max. Velocità albero (giri/min) Coppia iniziale Max. Carico albero Scioccante Vibrazione
5000 <0,03 Nm Radiale:15N, assiale:10N 50 G/11 ms. 10G 10 Hz
Inerzia rotore Temperatura di esercizio Temperatura di conservazione Protezione Peso
4<10-8kgm² -30ºC~85ºC -35ºC~95ºC IP51 100 g.

Tensione DC5,8~30 V. Temperatura di esercizio -40~+85 gradi
Risoluzione 2~3600 Max. Carico albero Radiale 20N/albero 10N
Metodo di output Collettore aperto/tensione/push-pull/DPCM
Velocità albero max 5000r/min Frequenza 150 kHz

SPECIFICHE ELETTRICHE

Circuito di uscita Apri collettore Tensione Push-pull Trasmissione di linea
Tensione Vcc DC 5, 8 - 30 DC 5, 8 - 30 DC 5, 8 - 30 5
Corrente ≤80 ma ≤80 ma ≤80 ma ≤150 ma
Corrente di carico 40 ma 40 ma 40 ma 60 ma
Uscita di alto livello Vcc MIN*70% VCC MIN.-2,5 V. VCC MIN.-1,5 V. MIN 3,4 V.
Uscita di basso livello MAX 0,4 V. MAX 0,4 V. MAX 0,8 V. MAX 0,4 V.
Tempo di salita Tr MAX 1 us MAX 1 us MAX 1 us MAX 200 ns
Tempo di caduta Tf MAX 1 us MAX 1 us MAX 1 us MAX 200 ns
Frequenza di risposta massima 200 kHz 200 kHz 200 kHz 200 kHz

SFASAMENTO DI USCITA

100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder
QUOTA

100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder

1111111111111111111111111111111111111111111111111111111111111111

100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder 100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder 100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder
100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder 100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder 100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder 100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder
100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder
100mm Hollow Shaft 30mm Shaft Optical Encoder 1024PPR Voltage Output Incremental Encoder
