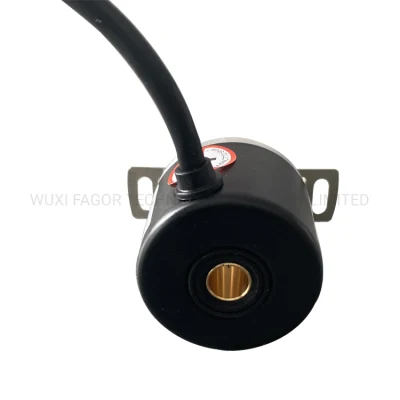

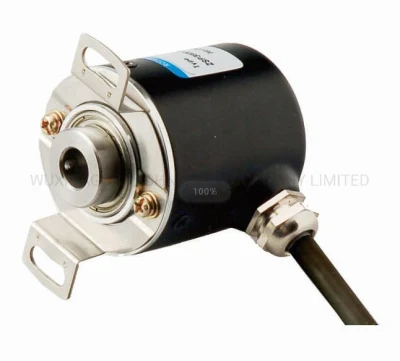

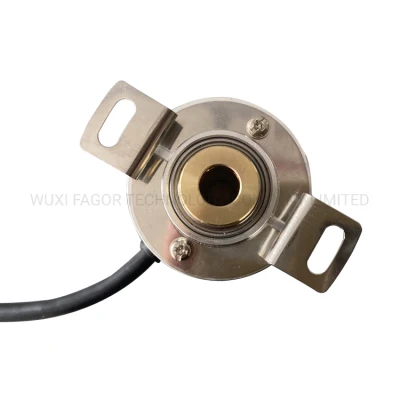

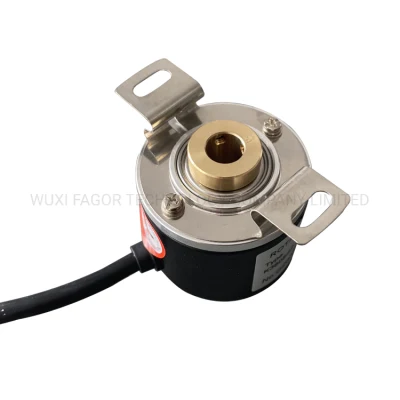

Encoder rotativo cavo ad alta precisione K38 encoder ottico incrementale 1024PPR

Scopri il nostro encoder rotativo cavo ad alta precisione K38, con 1024PPR. Prodotto da una fabbrica di alta qualità. Contattaci per maggiori informazioni.
Request a Quote

Dettagli prodotti

Informazioni di Base.

Model No.
K38
Modulo di installazione
Tipo di assale Sleeve
protezione
IP51
tensione
5 v/8-30 v.
diametro
personalizzato
diametro albero
personalizzato
temperatura di esercizio
-30~85 gradi
Pacchetto di Trasporto
Carton
Specifiche
0.5kg
Marchio
Fagor
Origine
China
Capacità di Produzione
500/Pieces/Month

Descrizione del Prodotto

High Precision K38 Hollow Rotary Encoder 1024PPR Incremental Optical Encoder High Precision K38 Hollow Rotary Encoder 1024PPR Incremental Optical Encoder INTRODUZIONE:

1.essere utilizzato in settori di controllo automatico, misurazioni, robotica, manodopera X-Y e stampa.
Elevata affidabilità, lunga durata, elevata capacità antiinterferenza e ampia gamma di adattamento della temperatura.



GUIDA ALL'ORDINAZIONE:

High Precision K38 Hollow Rotary Encoder 1024PPR Incremental Optical Encoder

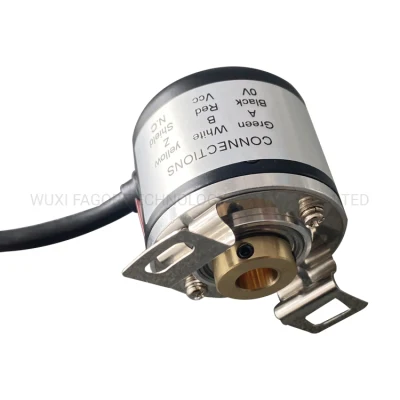

TABELLA DEI CABLAGGI

Segnale R B Z R B Z VCC MASSA
Colore Verde Bianco Giallo Marrone Grigio Arancione Rosso Nero

SPECIFICHE MECCANICHE

Max. Velocità albero (giri/min) Coppia iniziale Max. Carico albero Scioccante Vibrazione
5000 <0,03 Nm Radiale:15N, assiale:10N 50 G/11 ms. 10G 10 Hz
Inerzia rotore Temperatura di esercizio Temperatura di conservazione Protezione Peso
4<10-8kgm² -30ºC~85ºC -35ºC~95ºC IP51 100 g.

Tensione DC5,8~30 V. Temperatura di esercizio -40~+85 gradi
Risoluzione 2~5000 Max. Carico albero Radiale 80N/albero 40N
Metodo di output Collettore aperto/tensione/push-pull/DPCM
Velocità albero max 5000r/min Frequenza 150 kHz

SPECIFICHE ELETTRICHE

Circuito di uscita Apri collettore Tensione Push-pull Trasmissione di linea
Tensione Vcc DC 5, 8 - 30 DC 5, 8 - 30 DC 5, 8 - 30 5
Corrente ≤80 ma ≤80 ma ≤80 ma ≤150 ma
Corrente di carico 40 ma 40 ma 40 ma 60 ma
Uscita di alto livello Vcc MIN*70% VCC MIN.-2,5 V. VCC MIN.-1,5 V. MIN 3,4 V.
Uscita di basso livello MAX 0,4 V. MAX 0,4 V. MAX 0,8 V. MAX 0,4 V.
Tempo di salita Tr MAX 1 us MAX 1 us MAX 1 us MAX 200 ns
Tempo di caduta Tf MAX 1 us MAX 1 us MAX 1 us MAX 200 ns
Frequenza di risposta massima 200 kHz 200 kHz 200 kHz 200 kHz

SFASAMENTO DI USCITA

High Precision K38 Hollow Rotary Encoder 1024PPR Incremental Optical Encoder
QUOTA


High Precision K38 Hollow Rotary Encoder 1024PPR Incremental Optical Encoder
