Informazioni di Base.
Descrizione del Prodotto

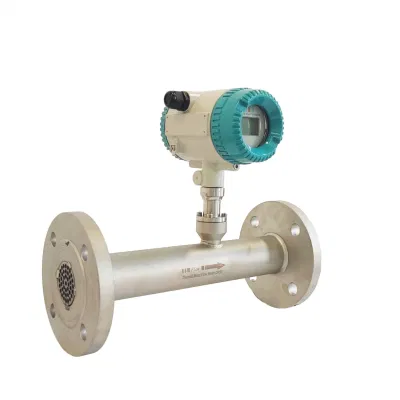

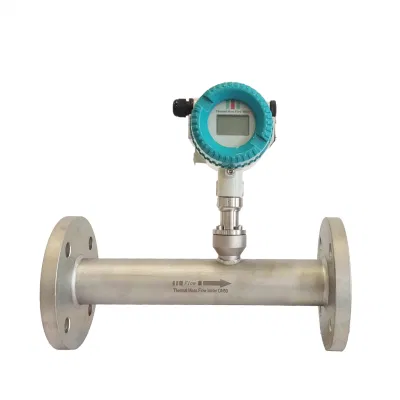

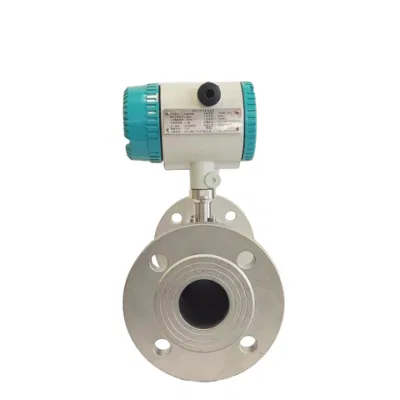

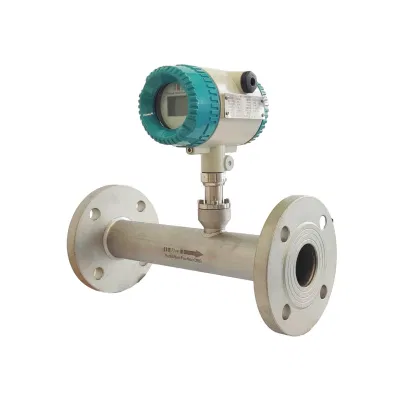

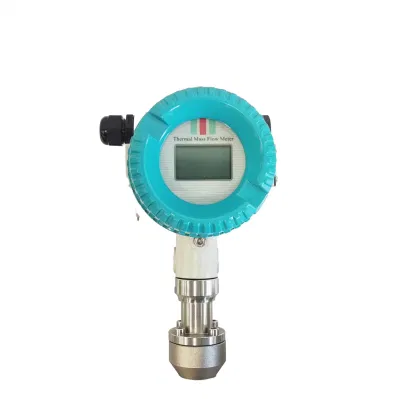

Il flussometro a massa termica è uno strumento per misurare il flusso di gas utilizzando il principio della diffusione termica. Misura direttamente la massa del gas e non necessita inoltre di compensazione della temperatura e della pressione.
La parte del sensore del flussometro a massa termica è composta da due sensori di temperatura a resistenza al platino (RTD) di riferimento , uno è il sensore di velocità RH e l'altro è il sensore di temperatura RMG, che misura la variazione di temperatura del gas. Quando i due RTD vengono collocati nel gas misurato, un sensore RH viene riscaldato e l'altro sensore RMG viene utilizzato per rilevare la temperatura del gas misurata. Quando la portata del gas aumenta, il flusso d'aria allontana più calore e la temperatura del sensore RH diminuisce. La differenza di temperatura tra i due RTD è correlata linearmente alla portata, e quindi questa relazione viene convertita in un'uscita lineare attraverso una tecnologia di controllo microelettronica, così da realizzare la misura del flusso di gas.
Prestazioni | Parametro tecnico | |
Forma strutturale | Tipo di inserimento | Tipo in linea |
Mezzo di misurazione | Tutti i gas (eccetto acetilene) | |
Gamma di diametro del tubo | Calibro DN32 o superiore | DN10~DN2000 mm |
Gamma di velocità | 0.1~120 Nm/s. | |
Precisione | ±1~2.5% | |
Temperatura di esercizio | Sensore:-40ºC~+220ºC Convertitore:-20ºC~+45ºC | |
Pressione di esercizio | Media pressione≤2,5 Mpa | Pressione media≤4,0 Mpa |
Alimentazione | DC24V O AC220V≤18W | |
Velocità di risposta | 1 s. | |
Segnale di uscita | 4-20 ma (isolamento fotoelettrico, carico elevato 500Ω), impulso, RS-485 (isolamento fotoelettrico), accordo HART | |
Allarme | 1-2 relè contatto normalmente aperto,10A/220V/AC,*/30V/DC | |
Tipo di alimentazione | Struttura separata, struttura integrata | |
Materiale del tubo | Acciaio al carbonio, acciaio inox, plastica, ecc. | |
Visualizzazione campo | Quattro righe di display a cristalli liquidi cinesi | |
Visualizzare il contenuto | Flusso di massa, flusso volumetrico standard, flusso cumulativo, tempo standard, tempo di funzionamento cumulativo, portata standard, ecc. | |
Grado di protezione | IP65 | |
Materiale del sensore | Acciaio inox | Acciaio inox, acciaio al carbonio |
Suggerimenti per l'installazione
- Durante l'installazione dello strumento, deve essere lontano da gomiti, ostacoli, diametri irregolari e valvole per garantire un campo di flusso stabile. Richiede un tubo lungo e diritto, con la lunghezza del tubo diritto a monte superiore a 10xD e la lunghezza del tubo diritto a valle superiore a 5xD.
- Quando il sito non è in grado di soddisfare i requisiti della tubazione diritta, il raddrizzatore a gas può essere collegato in serie per ridurre notevolmente i requisiti della sezione di tubo diritta.
- Se il flussometro è installato all'esterno, è necessario aggiungere la tendina parasole per evitare la pioggia.
- Non installare in condizioni di forti vibrazioni e contenere un sacco di gas corrosivo.
- Non condividere l'alimentazione con l'apparecchiatura che inquina l'alimentazione, come il convertitore di frequenza e la saldatrice, e, se necessario, installare l'alimentazione purificata dello strumento.
- Prima dell'installazione, riconfermare il metodo di collegamento del segmento di tubo e preparare gli elementi relativi al collegamento della flangia, come guarnizioni e bulloni. La produzione deve essere interrotta prima dell'installazione e le relative norme devono essere rigorosamente rispettate.
