Informazioni di Base.
Model No.
wet gas flow meter
esperienza
più di 20 anni
esportato
più di 80 paesi
prezzo
competitivo
Pacchetto di Trasporto
Carton
Specifiche
CE SGS
Marchio
gn
Origine
Shanghai
Capacità di Produzione
1000PCS/Month
Descrizione del Prodotto

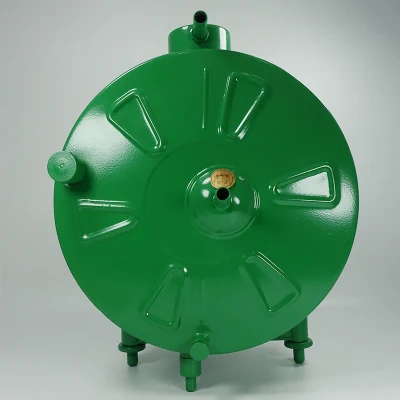

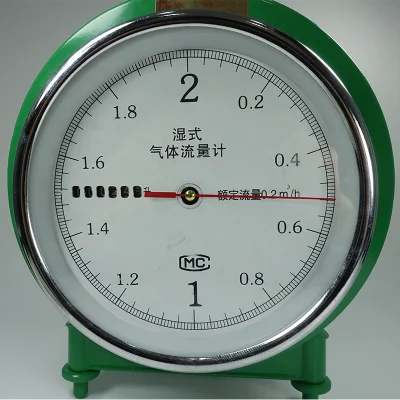

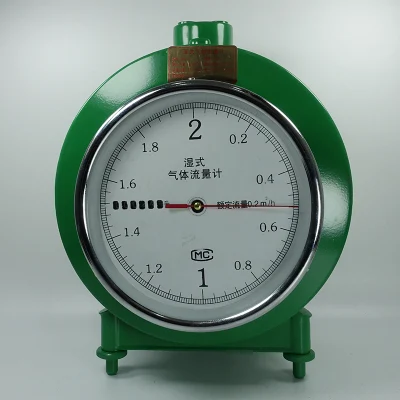

Flussometro per gas umido per concentratore di ossigeno
Principali spettacoli Nome e unità
Nome e unità | Modello | |
XML-1 | XML-2 | |
Capacità tamburo(m3) | 0.002(2L) | 0.005 (5 L) |
Portata nominale(m3/h) | 0.2 (200 L) | 0.5 (500 L) |
Portata massima (m3) | 100 | 100 |
Flusso in eccesso (m3/h) | 0.3 (300 L) | 0.75 (750 L) |
Valore scala min (m3) | 0.8×10-5 | 0.2×10-4 |
Pressione normale (Pa) | 1000 | 1000 |
Precisione nel flusso nominale (%) | ±1 | ±1 |
Pressione nel flusso nominale( Pa≤) | 80 | 80 |
Dimensioni profilo(L/P/a) | 490×264×220 mm | 490×264×304 mm |
Peso netto (Kg) | 4.5 | 5.4 |
Mezzo di misurazione
Il tipo XML è di tipo normale, adotta materiale in ottone e generalmente utilizzato nell'ambito dei gas non corrosivi.
IL tipo XMF è di tipo anticorrosivo, adotta materiale in acciaio inox, può misurare gas corrosivi.
Utilizzo
1. Posizionare il misuratore sul piano di lavoro, regolare le viti per consentire al blister del livellatore di essere al centro e mantenerlo per un lungo periodo di utilizzo.
Aprire il tappo a vite sigillato del controller del livello dell'acqua, estrarre la fune interna in lana.
3. Nel jack a spina del termometro o del manometro, iniettare acqua distillata nel misuratore, quando lo scarico dell'acqua distillata è ridondante dal foro del regolatore di livello dell'acqua (a volte è pulito quando si deflusso una goccia), quindi mettere la fune di lana nel tappo a vite sigillato del regolatore di livello dell'acqua, e fissare il tappo a vite sigillato.
4. Installare termometro e manometro (ogni caso 10 Pa)
5. Collegare il canale dell'aria in base alla direzione di uscita e aspirazione del gas e cucire.
Aprire la valvola del gas e misurare il gas.
Attenzioni durante l'uso
1. Quando lo si utilizza, è necessario prestare sempre attenzione al livello dell'acqua nel misuratore, altrimenti ciò influirà sulla precisione della misurazione.
2. Quando viene utilizzato, la temperatura deve essere mantenuta a 15 ~ 25 ºC e la temperatura deve essere uguale a quella ambiente, la differenza di temperatura deve essere ≤ 2 ºC.
3. La lettura è migliore tra poche settimane dopo l'utilizzo del misuratore.
4. Quando la pressione del gas di misurazione supera la pressione normale 1 ~ 6 volte (1 ~ 6 kPa), i misuratori possono ancora funzionare; A questo punto il manometro deve essere rimosso, quindi utilizzare tappi di gomma sui fori di montaggio del manometro.
5. Quando il flusso del gas di misurazione supera il flusso nominale, i misuratori possono ancora funzionare, ma la precisione di misurazione sarà notevolmente ridotta.
7. Il misuratore non deve essere installato in una sala fredda, per timore che si congeli all'interno.
8. In circostanze normali, verificare la precisione almeno ogni anno.
Accessori
1 pc di termometro
1 pc di manometro
2 tappi in gomma
