Descrizione del Prodotto

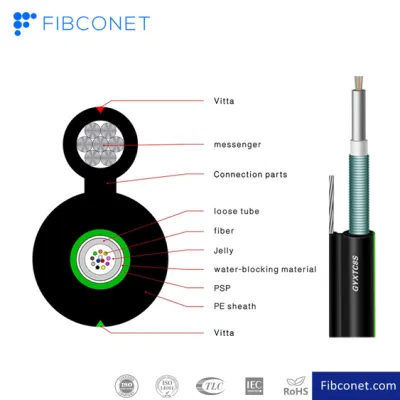

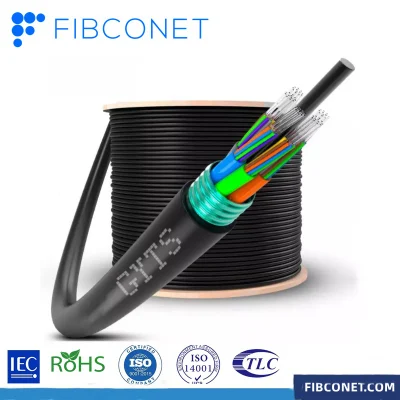

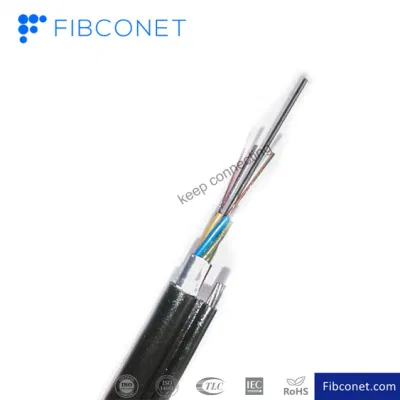

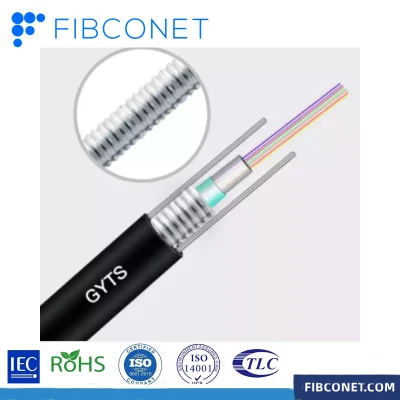

FTTH GYXTW GYTS corazzato per esterni GYTC8S multicore in fibra ottica Cavo
Esempio di cavo di derivazione da interno per esterni da fibra a casa (GJYXCH/GJYXFCH)
1. Generale
Questa specifica copre i requisiti di progettazione degli standard di struttura, meccanici, fisici e prestazionali per l'alimentazione di cavi in fibra ottica. Le funzioni descritte in questo documento sono intese a fornire informazioni sulle prestazioni del cavo ottico.
2. Specifiche
2.1 specifiche generali
| Tipo di cavo | Cavo di derivazione per interni per esterni FTTH |
| Tipo di fibra | SM G657A1/ SM G657A2 |
| Applicazione | FTTH, LAN, TVCC |
| Metodi di installazione consigliati | Antenna |
| Ambiente | Interno/esterno |
| Range di temperatura | Da -40ºC a 70ºC |
2.2 specifiche della fibra
| Stile fibra | Unità | SM G652D | SM G657A1 | SM G657A2 | ||
| condizione | nm | 1310/1550 | 1310/1550 | 1310/1550 | ||
| attenuazione | DB/km | ≤0.36/0.23 | ≤0.35/0.21 | ≤0.35/0.21 | ||
| Dispersione | 1310 nm | PS/(nm*km) | ≤18 | ≤18 | ≤18 | |
| 1550 nm | PS/(nm*km) | ≤22 | ≤22 | ≤22 | ||
| Lunghezza d'onda di dispersione zero | nm | 1312±10 | 1312±10 | 1300-1324 | ||
| Curva di dispersione zero | ps/(nm²×km) | ≤0.091 | ≤0.090 | ≤0.092 | ||
| Massima fibra singola PMD | [ps/√km] | ≤0.2 | ≤0.2 | ≤0.2 | ||
| Valore collegamento progettazione PMD | ps/(nm²×km) | ≤0.08 | ≤0.08 | ≤0.08 | ||
| Lunghezza d'onda di taglio della fibra λc | nm | >=1180,≤1330 | >=1180,≤1330 | >=1180,≤1330 | ||
| Lunghezza d'onda di taglio del cavo λcc | nm | ≤1260 | ..... | ..... | ||
| MFD | 1310 nm | num | 9.2±0.4 | 9.0±0.4 | 9.8±0.4 | |
| 1550 nm | num | 10.4±0.8 | 10.1±0.5 | 9.8±0.5 | ||
| Passo(media della misurazione bidirezionale) | DB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Irregolarità sulla lunghezza della fibra e sulla discontinuità del punto | DB | ≤0.05 | ≤0.05 | ≤0.05 | ||
| Coefficiente di retrodiffusione differenza | DB/km | ≤0.03 | ≤0.03 | ≤0.03 | ||
| Uniformità dell'attenuazione | DB/km | ≤0.01 | ≤0.01 | ≤0.01 | ||
| Diametro rivestimento | num | 125.0±0.1 | 124.8±0.1 | 124.8±0.1 | ||
| Rivestimento non circolarità | % | ≤1.0 | ≤0.7 | ≤0.7 | ||
| Diametro rivestimento | num | 242±7 | 242±7 | 242±7 | ||
| Errore concentrico rivestimento/chaffinch | num | ≤12.0 | ≤12.0 | ≤12.0 | ||
| Rivestimento non circolarità | % | ≤6.0 | ≤6.0 | ≤6.0 | ||
| Errore concentricità nucleo/rivestimento | num | ≤0.6 | ≤0.5 | ≤0.5 | ||
| Arricciatura(raggio) | num | ≥4 | ≥4 | ≥4 | ||
2.3 identificazione standard del colore della fibra
| No | 1 | 2 | 3 | 4 | 5 | 6 |
| Colore | blu | Arancione | Verde | Marrone | Ardesia | Bianco |
2.4 progettazione dei cavi
| Articolo | Descrizione |
| N. modello | GJYXCH/GJYXFCH |
| 1. Numero di fibre | 1 core, 2 core, 3 core, 6 core |
| 2. Diametro del cavo | 2.0*5.0mm |
| 3. Peso del cavo | 20 KG/18 KG |
| 4. Elemento di resistenza | |
| -materiale | Acciaio/FRP |
| -diametro | 0,45 mm*2 |
| 5.guaina esterna | |
| -materiale | LSZH |
| 6. Marcatura guaina | |
| -tipo di marcatura | Stampa laser |
| 7. Messenger | |
| DE | 1,0 mm |
| Materiale | Filo di acciaio |
2.4.1 elemento di resistenza
L'elemento di resistenza è realizzato in acciaio o FRP. Fornisce al cavo una resistenza sia alla trazione che al carico di punta.
2.4.2 giacca esterna
La guaina LSZH è estrusa sulla fibra.
2.4.3 marcatura della guaina del cavo
Ciascun cavo presenta le seguenti informazioni chiaramente indicate sulla guaina esterna dei cavi:
a. Nome del produttore.
b. Anno di produzione
c. Tipo di cavo e fibra
d. Registro lunghezza (stampa normale su ciascun metro)
e. O come esigenze del cliente.
3. Struttura del cavo
| Elementi | Descrizione | |
| Intervallo di temperatura di installazione | -20--+60ºC | |
| Temperatura di esercizio e di trasporto | -40-+70ºC | |
| Raggio di curvatura minimo(mm) | A lungo termine | 10 D. |
| breve termine | 20 D. | |
| Resistenza alla trazione ammessa(N) | A lungo termine | 300 |
| breve termine | 600 | |
| Carico di schiacciamento (N/100 mm) | A lungo termine | 1100 |
| breve termine | 2200 | |
Applicazione
| Adottato per la distribuzione all'aperto |
| Adatto per il metodo di posa di tubazioni |
| Comunicazione a lunga distanza e rete locale |
Caratteristiche
| Buone prestazioni meccaniche e di temperatura |
| Tubo allentato ad alta resistenza resistente all'idrolisi |
| Lo speciale composto di riempimento per tubi garantisce una protezione critica della fibra |
| Una struttura compatta appositamente progettata è buona per prevenire l'allentamento tubi da restringimento |
| La guaina in PE protegge il cavo dalle radiazioni ultraviolette |
| Lo speciale composto di riempimento per tubi garantisce una protezione critica della fibra |
