Descrizione del Prodotto
Descrizione del prodotto per la stazione di servizio gpl:
capacità della stazione di scorrimento gpl
5.000 l , 10.000 l, 15.000 l, 20.000 l, 25.000 l, 30.000 l, 35.000 l, 50.000 l, 80.000 l, 100.000 l . 120.000 l, 150.000 l, 180.000 l, 200.000 l.
materiale di scorrimento del serbatoio gpl
Q345R Q370R SA516 16 16 MNR
flusso di produzione pattino serbatoio gpl
talee-lamiera-saldatura ad arco sommerso-montaggio-controllo non distruttivo-trattamento termico-prova idraulica- sabbia brillare-pittura
4)parti principali del pattino del serbatoio gpl
pompa, motore, compressore, valvola di interdizione, valvola di sicurezza, sistema di allarme, dosatore o bilancia di riempimento gpl, sistema di irrorazione dell'acqua o tendina parasole, misuratore di livello magnetico (rochester gauge), misuratore del rotore, indicatore di temperatura, manometro, pannello di controllo pattino gpl, misuratore di portata...
5) dettagli di opeation per il pattino del serbatoio gpl:
*alimentazione di gas ai veicoli di trasporto: Distributore di alta qualità e la sua misurazione è precisa e stabile.
*scarico: Il carrello a serbatoio GPL può scaricare il mezzo nel serbatoio di stoccaggio sull'impianto montato su pattini senza problemi
*drenaggio: Le operazioni varie come il logging dell'acqua nel serbatoio di stoccaggio e drenato attraverso l'uscita di scarico.
*svuotamento:la pressione residua nel serbatoio di stoccaggio può essere scaricata attraverso l'apertura di svuotamento durante la sovracoganazione.
*Pompe alternative: In condizioni di guasto, la pompa di riempimento del gas e la pompa di scarico possono essere reciprocamente alternative.
*scarico inverso:il liquido sul serbatoio di stoccaggio può essere scaricato nel serbatoio del gas e consegnato.
*arresto di emergenza : la valvola di arresto di emergenza azionata ad aria è installata sull' uscita del liquido sul serbatoio di stoccaggio, mediante la quale è possibile ottenere l'arresto di emergenza in condizioni anomale.
*allarme perdite: Le sonde di dispersione sono installate nelle posizioni chiave della stazione di gas montata su pattini, in modo da dect lo stato di sicurezza dell'apparecchiatura.
*allarme livello liquido: Sono installati i finecorsa superiore e inferiore del livello del liquido. Pertanto, è dotato di allarme liquido e di funzione di controllo.
Parametri per la stazione di scorrimento del serbatoio gpl:
| Parametri del serbatoio GPL da 10 cbm | ||
| Articolo | Parametri | |
Serbatoio | Volume del serbatoio | 10 CBM |
| Dimensioni complessive del serbatoio (mm) | 5260*1620*2210 | |
| Diametro (mm) | 1600 | |
| Peso in ordine di marcia (kg) | 2950 | |
| Peso di riempimento (kg) | 5000 | |
| Spessore cilindro (mm) | 10 | |
| Spessore testa (mm) | 10 | |
| Pressione di progetto | 1,77 MPa | |
| Pressione di esercizio massima | 1,61 MPa | |
| Temperatura di progetto | ≤50ºC | |
| Mezzo di riempimento | Gas di petrolio liquido (propano) | |
| Tolleranza corrosione (mm) | 1.0 | |
| Trattamento termico | L'insieme | |
| Capacità di riempimento | 420~540 kg/CBM | |
| Materiale del serbatoio | D345R | |
| Pressione di prova idraulica | 2.22 M Pa | |
| Pressione di prova a tenuta di gas | 1.77 M Pa | |
| Tempo di manutenzione | 15 anni | |
| Elenco degli accessori del serbatoio gpl | |||
| N. di parte | Dimensioni | Nome parti | N. modello |
| r | DN50 | Valvola di interdizione per uscita scarico | J41N-2.5-50 |
| b | DN80 | Valvola di interdizione per uscita fase liquida | J41N-2.5-80 |
| c1 | DN50 | Valvola di interdizione per uscita bilanciamento fase gas | J41N-2.5-50 |
| c2 | DN50 | Valvola di interdizione per uscita bilanciamento fase gas | J41N-2.5-50 |
| d | DN80 | Valvola di interdizione per l'ingresso del liquido | J41N-2.5-50 |
| io | DN50 | Valvola di interdizione per uscita scarico aria | J41N-2.5-50 |
| f1 / f2 | DN25 | Indicatore di livello magnetico | J41N-2.5-25 |
| e | M33*2 | Termometro | WTQ-280 |
| g | M20*1.5 | Misuratore di pressione | Y-100T |
| / | / | Misuratore di livello flottante a sfera | HG21584-95 |
| h | DN80 | Valvola di sicurezza | A42F-25 |
| j | DN450 | Tombino | HG20592-WN |
| Nota | f1, f2 è l'indicatore di livello magnetico. Ma il misuratore di livello a galleggiante a sfera è consigliato per voi. | ||
Accessori chiave per la stazione di skid a gas gpl
| Pompa GPL e motore per scaricare il GPL dal carrello del serbatoio GPL a. Pattino serbatoio GPL | Mezzo: Gas di petrolio liquido Velocità: 15 m3/h. Diametro di ingresso e uscita: 50 mm Pressione di esercizio: 2.0 MPa Temperatura di esercizio:-40ºC- 50ºC Materiale: Acciaio al carbonio |  | Unità | 1 |
| Velocità di rotazione: 1470 giri/min Potenza: 5.5 kw Tensione: 380 V. Grado di protezione:ExdIIBT4 |  | Unità | 1 | |
| Scala di riempimento GPL | Alimentazione: 220 V, 30 W. Dimensioni piattaforma di pesatura: 535 x 425 mm Capacità bilancia: Da 2 kg a 150 kg Temperatura di esercizio: -40ºC~50ºC Pressione di esercizio: 1,6 MPa Riempimento e disinserimento automatici, Tara cilindro Deduzione del peso, Indicazione antideflagrante: Exdmeib AT3 3500 registrazioni di riempimento disponibili per la verifica |  | Unità | 1 |
| Rilevatore di gas permanente (rilevatori di perdite) | Intervallo di misurazione: 0~100% LEL Precisione: <±5%(F.S.) Dimensioni: 180*140*95mm Ugello: M20*1.5 Distanza di trasmissione del segnale: ≤1200 M. Peso: 1.5kg Metodo di avvertenza: Avvertenza centralina (>70 dB) Prova ex: Ex ID IIC T6 |  | Unità | 1 |
| Indicatore di livello a sfera flottante | La camma mostra il livello del liquido all'interno del serbatoio |  | Pezzo | 1 |
| Un set di accessori necessari per il pattino del serbatoio | Valvola di sicurezza serbatoio, valvola di arresto di emergenza, valvola di inversione di sicurezza, valvola di ritegno, valvola a sfera, manometro con valvola a spillo, indicatore di temperatura, tubo antiurto, tubo a L/U, flangia, Guarnizione in metallo, bullone con dado, tubazione in acciaio, base inferiore. | / | Impostazione | 1 |
| Sistema di irrorazione dell'acqua | Può spruzzare acqua per raffreddare il serbatoio gpl |  | Impostazione | 1 |

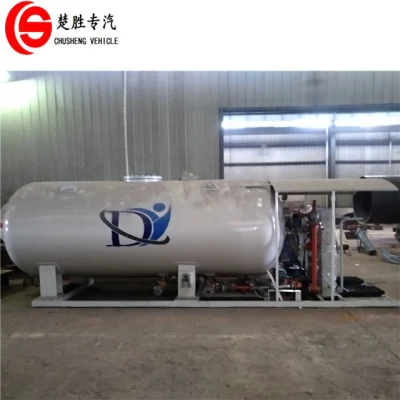

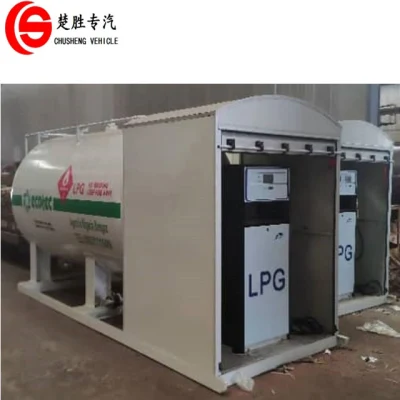

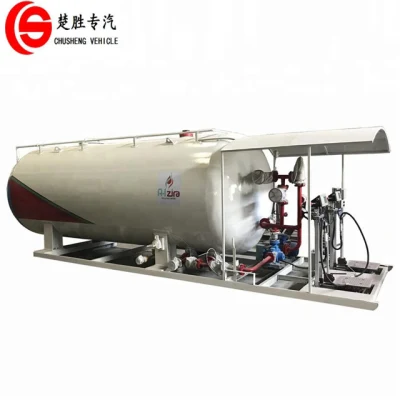

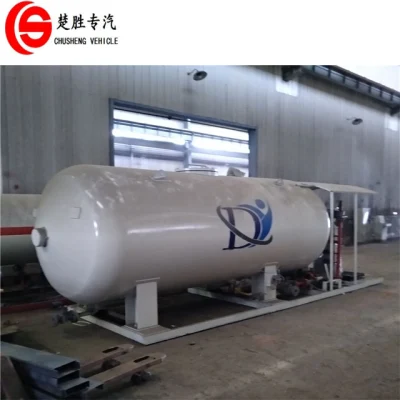

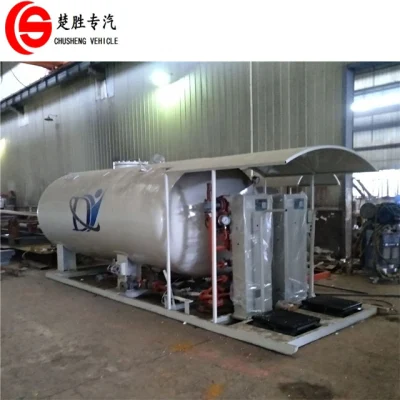

Dettagli della stazione di servizio della petroliera gpl:
