Informazioni di Base.

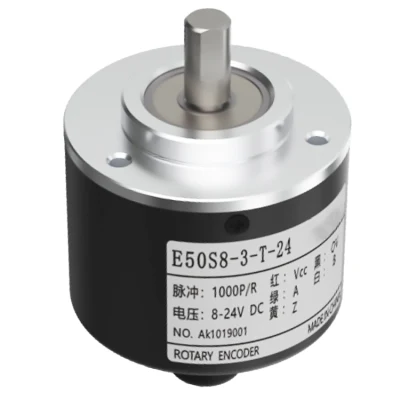

Model No.
E50S8
Pacchetto
SMD
Modulo di installazione
Tipo di assale Sleeve
Marca
Winston
Axonia
Morsetto flangia
tensione di alimentazione
DC5-24V
risoluzione
10-3600 p/r
temperatura ambiente
-20ºc~+70ºc
protezione
ip65
Pacchetto di Trasporto
Box, Ctns
Specifiche
40MM DIA
Marchio
Winston/OEM/Neutral
Origine
China, Zhejiang, Wenzhou
Capacità di Produzione
10000PCS/Month

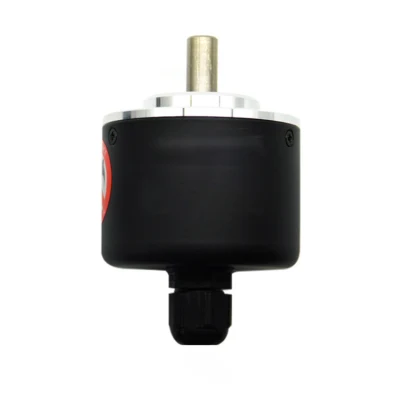

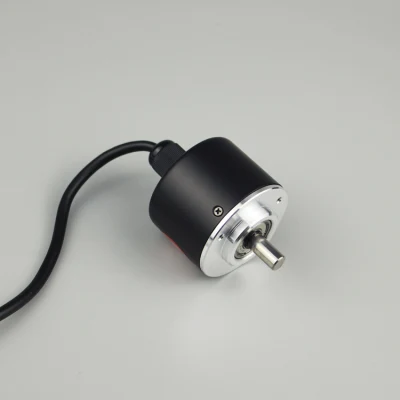

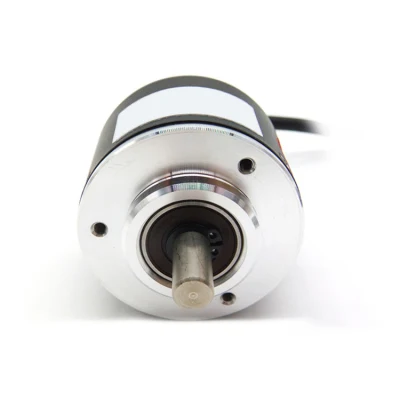

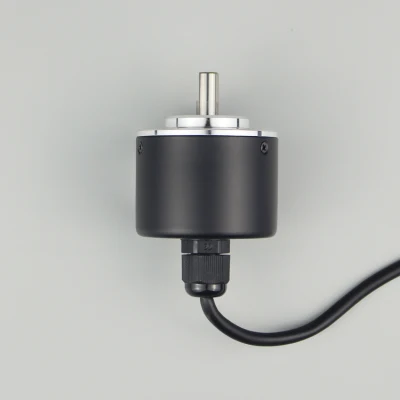

Descrizione del Prodotto
Ampiamente utilizzato nel controllo automatico, nella misurazione automatica, come sensori di angolo e di velocità.
Buona affidabilità, lunga durata, prestazioni anti-inceppamento. L'albero in acciaio inox ha una maggiore stabilità
E protezione.guscio di metallo è più solido e anti-impatto. Carico del cuscinetto pesante, anti-olio e acqua.
| Parametri elettrici | Parametri meccanici | ||
| Risoluzione | 10-3600P/R. | Inizia il momento | 2 x 10^-3N - m (+ 25 ° C) |
| Tensione di alimentazione | DC5V-24V,DC5V | Carico albero ammesso | 9,8N assiale e 9,8N radiale |
| Tensione di uscita VH | ≥3.5.≥Vcc-2.5 V. | Il momento di inerzia | 4x10^-7 Kgm^2 |
| Tensione di uscita VL | ≤0,5 V ≤1.0 V. | Il numero più elevato di giri | 5000r/min |
| Consumo di corrente | ≤100 ma | Temperatura di esercizio | -20ºC~+70ºC |
| La fase di uscita | A, B, Z, A, B, Z | Temperatura di conservazione | -20ºC~+80ºC |
| Frequenza di risposta | 0-100kHz | Grado di protezione | IP65 |
| Tempo di salita/discesa | 24 V <1 us Driver da 5 V ≤0.1 US | Resistente agli urti | 50 M /S^2 (10~200 Hz X,Y,Z 3 direzioni 2 ore ciascuna) |
| Resistente agli urti | 980m/s^2 | ||
| Segnale | VCC | REV | SIG. A | SIGA | SIG B | SIGB | SIGZ | SIGZ | N. C. |
| Colore del cavo | Marrone | Blu | Nero | Nero/Rosso | Bianco | Nero/Rosso | Arancione | Arancione/Rosso | Bronzo |
