Informazioni di Base.
Descrizione del Prodotto

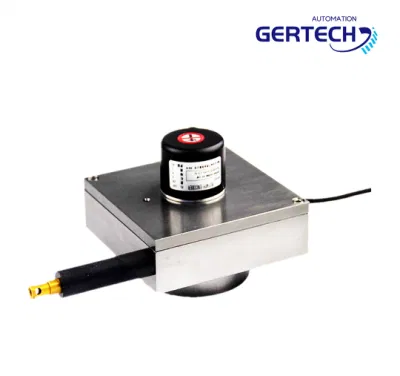

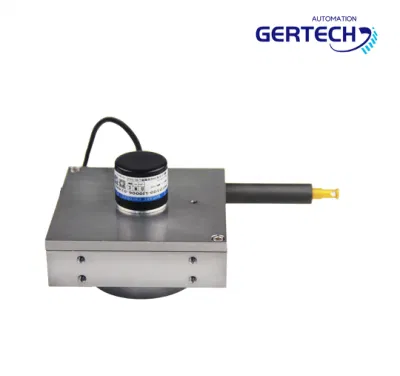

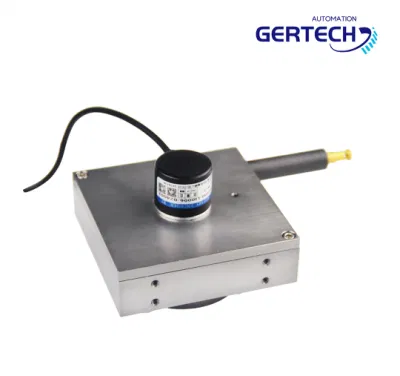

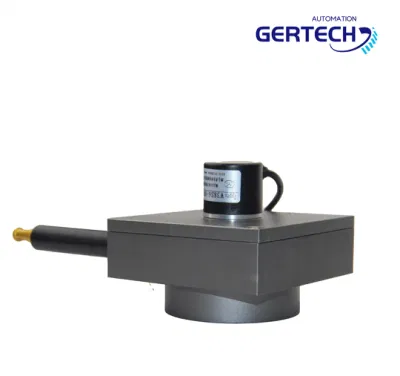

Encoder del filo di trazione
Il sensore del filo di trazione misura il movimento lineare e lo spostamento utilizzando un cavo in acciaio altamente flessibile. Il tamburo per cavi è collegato all'elemento sensore che fornisce un segnale di uscita proporzionale in base alla distanza misurata. I nostri sensori a filo di trazione hanno un design compatto con montaggio semplice e flessibile per l'integrazione nei macchinari. Possono anche essere facilmente personalizzati per adattarsi alle applicazioni di grandi volumi in OEM.La nostra gamma di sensori a filo di trazione offre una risoluzione quasi infinita con un campo di misurazione massimo di 50 m. Offrono affidabilità a lungo termine e stabilità operativa anche in ambienti difficili, poiché sono realizzati con componenti di alta qualità. Gli utenti possono scegliere tra uscita analogica o digitale a seconda dei requisiti di misurazione.
Gamma di misurazione: 0-5000mm;
Uscita: Analogica-0-10v, 4-20 ma; incrementale: Collettore aperto NPN/PNP, push-pull, driver di linea; assoluta: Biss, SSI, Modbus, CANopen, Profibus-DP, Profinet, EtherCAT, parallelo, ecc.
Serie GI-D90
Dimensioni: 115x115x100 mm;
Gamma di misurazione: 0-5000mm;
Tensione di alimentazione: 5 V, 5-24 V, 24 V;
Formato di uscita: Analogico-0-10v, 4-20 ma;
Incrementale: Collettore aperto NPN/PNP, Push Pull, driver di linea;
Assoluto: Biss, SSI, Modbus, CANopen, Profibus-DP, PROFINET, EtherCAT, parallelo, ecc.
Ampiamente utilizzato in vari campi di controllo automatico e sistema di misurazione, come la fabbricazione di macchinari, il trasporto, il tessile, la stampa, l'aviazione, Industria macchine per test, ascensori, ecc.
- design molto compatto rispetto al campo di misura
- principio di misurazione telescopica
- sensori molto robusti
- il filo di misurazione può essere deviato utilizzando pulegge di rinvio
| Caratteristiche del prodotto | ||
| Dimensioni: | 115x115x100 mm; | |
| Intervallo di misurazione: | 0-5000mm; | |
| Dati elettrici | ||
| Formato di output: | Analogico-0-10 v, 4-20 ma; Incrementale: Collettore aperto NPN/PNP, Push Pull, driver di linea; Assoluto: Biss, SSI, Modbus, CANopen, Profibus-DP, PROFINET, EtherCAT, parallelo, ecc. | |
| Resistenza di isolamento | Min 1000Ω | |
| Potenza | 2 W. | |
| Tensione di alimentazione: | 5 v, 5-24 v, 24 v. | |
| Dati meccanici | ||
| Precisione | 0.02% | |
| Tolleranza lineare | ±0.1% | |
| Diam. Fune | 1.2mm | |
| Tirare | 5 N. | |
| Velocità di trazione | Max. 100 mm/s | |
| Vita lavorativa | Min. 50000 ore | |
| Materiale della custodia | Metallo | |
| Lunghezza cavo | 1m 2 m o come da richiesta | |
| Dati ambiente | ||
| Temp. Di esercizio | -25~80ºC | |
| Temp. Di stoccaggio | -30~80ºC | |
| Grado di protezione | IP65 | |
| Dimensioni e cavo di collegamento |
Imballaggio e consegna
Tempo di esecuzione: Entro una settimana dal pagamento completo da parte di DHL.
CERTIFICATI
Gertech Automation Technology Co., Ltd
GERTECH è un'impresa tecnica situata nella provincia di Weihai City Shandong, in Cina, fornisce soluzioni professionali di sensori di automazione industriale per centinaia di aziende in tutto il mondo dal 2004. Offriamo la più ampia gamma di encoder al mondo per il controllo del feedback di movimento. Da 17 anni Gertech fornisce soluzioni di sistema innovative e personalizzate per qualsiasi applicazione per impieghi gravosi, industriale, servo o leggeri, e si impegna a soddisfare le esigenze di persone, clienti e comunità e si impegna a garantire l'eccellenza in termini di sicurezza, qualità, consegna e servizio clienti.
Gertech produce e fornisce sistemi di sicurezza per il mercato di porte e cancelli. La gamma di prodotti comprende bordi di rilevamento ottici e pneumatici, paraurti e sensori a fotocellula che soddisfano gli standard internazionali per i dispositivi di sicurezza. Questi prodotti sono utilizzati per le porte commerciali, per autobus e per treni, nonché per le macchine di produzione.
I nostri prodotti principali: A. encoder incrementale; B. encoder incrementale programmabile; C. encoder assoluto monogiro e multigiro con parallelo, SSI, Modbus, Profibus, CANopen, Interfacce PROFINET, DeviceNet e EtherCaAT; encoder D. Draw Wire; generatore di impulsi manuale E.; kit encoder ottico F. encoder; encoder per motori G. Servo;
CERTIFICATI: CE,ROHS,ISO9001,KC;
I sensori Gertech sono ampiamente applicati nelle macchine tessili, nelle gru di sollevamento, nelle macchine CNC, nelle macchine sperimentali, nelle comunicazioni satellitari, Automobili elettriche, progetto di conservazione dell'acqua, apparecchiature nucleari, ferrovie ad alta velocità, apparecchiature mobili, Generazione di energia eolica, macchine per imballaggio e stampa, attrezzature per il sollevamento, industria aeronautica e spaziale, macchine per la produzione di rinforzi in ferro e acciaio, macchine portuali, comunicazioni sanitarie e molti altri settori nelle industrie manifatturiere avanzate, linee di assemblaggio automatico e così via.
Nota:
1.adottare un collegamento elastico morbido deve essere applicato tra l'albero encoder e l'albero di uscita dell'estremità utente per evitare danni al sistema dell'albero encoder a causa di un movimento seriale e di una scentratura dell'albero dell'utilizzatore.
2.prestare attenzione al carico assale ammesso durante il montaggio.
3.accertarsi che la differenza tra il grado assiale dell'albero dell'encoder e l'albero di uscita dell'utilizzatore non sia superiore a 0,20 mm e che l' angolo di deviazione con l'asse sia inferiore a 1.5 °.
4.cercare di evitare urti e cadute durante l'installazione;
Non collegare la linea di alimentazione e il filo di massa in retromarcia.
6.il filo GND deve essere il più spesso possibile, generalmente maggiore di φ 3.
7.le linee di uscita dell'encoder non devono essere sovrapposte tra loro per evitare di danneggiare il circuito di uscita.
8.la linea di segnale dell'encoder non deve essere collegata all'alimentazione CC o alla corrente CA per evitare di danneggiare il circuito di uscita.
9.il motore e le altre apparecchiature collegate all'encoder devono essere ben collegati a massa senza elettricità statica.
10.per il cablaggio deve essere utilizzato un cavo schermato.
11.prima di avviare la macchina, controllare attentamente che il cablaggio sia corretto.
12.durante la trasmissione a lunga distanza, si deve considerare il fattore di attenuazione del segnale e selezionare la modalità di uscita con bassa impedenza di uscita e forte capacità anti-interferenza.
13.evitare l'uso in ambienti con onde elettromagnetiche forti.
Informazioni sulla consegna:
Tempi di consegna: La consegna può avvenire entro una settimana dal pagamento completo da parte di DHL o altre logiche come da richiesta;
Informazioni sul pagamento:
Il pagamento può essere effettuato tramite bonifico bancario, West Union;
Controllo qualità:
Il team di ispezione della qualità, professionale ed esperto, guidato dal Sig. Hu, può garantire la qualità di ogni prodotto quando esce dalla fabbrica.MR HU ha più di 10 anni di esperienza nel settore degli encoder,
Informazioni sul supporto tecnico:
Il team di tecnici professionisti ed esperti guidato da Doctor Zhang ha compiuto molte scoperte nello sviluppo di encoder, oltre ai normali encoder incrementali, Gertech ha ora terminato lo sviluppo di Profinet, EtherCAT, Modbus-TCP e Powe-rlink;
Certificato:
CE,ISO9001,RoHS e KC in corso;
Informazioni sulla richiesta:
Qualsiasi richiesta verrà fornita entro 24 ore e il cliente potrà aggiungere l'app o wechat per la messaggistica immediata, il nostro team di marketing e il nostro team tecnico offriranno un servizio professionale e suggerimenti;
Politica di garanzia:
Gertech offre 1 anno di garanzia e supporto tecnico a vita;
Siamo qui per aiutarti. I nostri tecnici e i nostri esperti di encoder risponderanno rapidamente alle domande più complesse e tecniche relative agli encoder.
