Informazioni di Base.
Model No.
WNK50
Certificazione
ISO
Su misura
Su misura
gamma in basso
100:1
segnale di uscita
4~20 m, 4~20 ma/hart, profibus-pa
materiale dell′alloggiamento
lega di alluminio
stabilità
±0.25% di url per 5 anni
deriva della temperatura
0.045% di url/10 oc
classe di protezione
IP66/67
Pacchetto di Trasporto
1set in an Individual Box with Foam.
Specifiche
Accuracy: 0.075 class (Approved MC)
Marchio
WNK
Origine
Anhui, China
Codice SA
902620109
Capacità di Produzione
12000set/Month
Descrizione del Prodotto

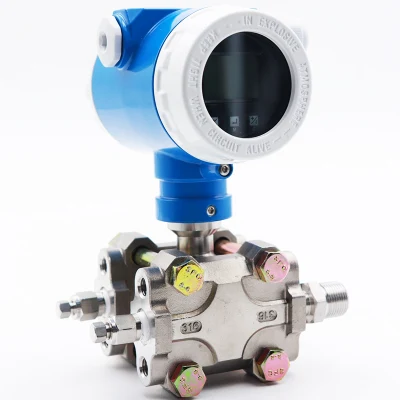

Prezzo della Sensore-Fabbrica di pressione differenziale di WNK50 4-20mA/Hart/Profibus-PA
| Caratteristiche | Applicazioni: |
| 1. Alta esattezza di riferimento fino ad un massimo di 0.075%, più Su a richiesta. | 1. Calibro, Misura di pressione assoluta e differenziale nei gas, in vapore o in liquidi in tutte le zone del processo e della misura di ingegneria |
| 2. Direzione a lungo termine ≤ ± 0.15%URL per 5 anni | |
| 3. Dell'intervallo 100: 1 di rapporto giù ; Più Su a richiesta. | 2. Livello, Volume o misura della massa in liquidi |
| 4. Visualizzatore sostituibile & Modulo elettronico | |
| 5. Elettronica universale | 3. Funzionando con l'elemento di rilevazione, misurare il flusso dei gas, del vapore e del flusso liquido. (volume e portata in peso) |
| 6. Funzionamento Menu-guida | |
| 7. Il ripristino di dati di standard della fabbrica è Di appoggio | |
| 8. Protocollo del CERVO MASCHIO, di PROFIBUS-PA o dei FF per opzione | 4. Alta pressione fino a 40bar. |
| Calibro astuto WNK50/assolutoDifferenziale Moltiplicatore di pressione Dati tecnici | |
| Media applicabili | liquido, gas e vapore |
| Intervallo di pressione | - 100kPa~10MPa |
| Esattezza | 0.075%, più Su a richiesta |
| Stabilità | ± 0.25% del URL per 5 anni |
| Direzione di temperatura | ± 0.045% di URL/10º C |
| Segnali in uscita | 4~20mA, cervo maschio, Profibus-PA per opzione, FF per richiesta |
| Visualizzazione | Affissione a cristalli liquidi, o indicatore facoltativo |
| Materiale dell'alloggiamento | Aluminum14 |
| Collegamento meccanico | M20× 1.5; G1/2; 1/2NPT |
| Codice categoria di protezione | IP66/67 |
| Ex-prova | Exia II CT4, l'altra opzione per richiesta |
| Alimentazione elettrica | 10.5-55V CC di CC 10.5-30V |
| Temperatura ambientale | - 40 a 85º C, - 40 all'intestazione dell'affissione a cristalli liquidi 80º Cfor |
| Temperatura di memoria | - 45 a 85º C, - 40 a 80º C per l'intestazione dell'affissione a cristalli liquidi; |
| Misura | con visualizzazione: 95*126*52 (millimetro) |
| senza visualizzazione: 95*115*52 (millimetro) | |
| Peso netto | 4kg (senza collegamento di processo o della parentesi) |
Informazioni di ordinazione
| Modello | Particolari del prodotto |
| WNK50 | Astuto High Precision Differential Pressure Transmitter |
| Codice | Approvazione |
| A | Per le zone non protette contro le esplosioni |
| 1 | ExiaIICT6 |
| 2 | ExiaIICT4 |
| 3 | ExdIIBT6 |
| Per altre approvazioni o più Information, prego cont. awi di ctTh Noi | |
| Codice | Codice di uscita |
| A | 4… 20mA |
| H | 4… 20mA, CERVO MASCHIO |
| P | PROFIBUS-PA |
| F | FF |
| Codice | Visualizzazione |
| A | Nessuna visualizzazione |
| L | Affissione a cristalli liquidi |
| Codice | Alloggiamento; Entrata del cavo; Protezione |
| A | Alluminio 14, M20× 1.5, IP66/67 |
| Codice | Intervallo del sensore, per pressione relativa |
| 7B | 10mbar, PN160 (1kPa/100mH2O) |
| 7C | 30mbar, PN160 (3kPa/300mH2O) |
| 7D | 100mbar, PN160 (10kPa/1mH2O) |
| 7F | 500m. barra, PN160 (50kPa/5mH2O) |
| 7H | 3bar, PN160 (300kPa/30mH2O) |
| 7L | 16bar, PN160 (1.6MPa/160mH2O) |
| 7M | 40bar, PN160 (4MPa/400mH2O) |
| 8F | 500mbar, PN420 (50kPa/5mH2O) |
| 8H | 3bar, PN420 (300kPa/30mH2O) |
| 8L | 16bar, PN420 (1.6MPa/160mH2O) |
| 8M | 40bar, PN420 (4MPa/400mH2O) |
| 8W | 300bar, PN420 (30MPa/3000mH2O) |
| Codice | Calibratura, Unità |
| 1 | Intervallo del sensore, mbar/barra |
| 2 | Intervallo del sensore, kPa/MPa |
| 3 | Intervallo del sensore, mmH2O/mH2O |
| 4 | Intervallo del sensore, PSI |
| Codice | Materiale del diaframma |
| 1 | 316L SST |
| 2 | Lega C-276 |
| X | L'altro requisito speciale |
| Per qualunque altro diaframma speciale, metter in contatto con prego con noi | |
| Codificare | Elaborare il filetto del collegamento, valvola di scarico |
| A | Filetto femminile 1/4NPT, uscita dell'emissione alla coda |
| B | Filetto femminile 1/4NPT, uscita dell'emissione sul lato |
| C | Filetto femminile 1/2NPT, uscita dell'emissione alla coda |
| D | Filetto femminile 1/2NPT, uscita dell'emissione sul lato |
| E | Filetto maschio M20× 1.5, uscita dell'emissione alla coda |
| F | Filetto maschio M20× 1.5, uscita dell'emissione sul lato |
| Codice | Materiale trattato del collegamento |
| 2 | 304 SST |
| 3 | 316 SST |
| H | Lega C |
| Codice | Montaggio - parentesi |
| A | No |
| U | Montaggio - parentesi per il tubo |
| Model# tipico: WNK50 AHL A7D 21A2U | |
Schema dell'installazione (unità : Millimetro)
Perché Sceglierli?
1.1. Siamo fornitore professionista con la propria ricerca & Sviluppo e le vendite team, con più Di 13 anni producendo l'esperienza in trasmettitori & Sensori.
2. Abbiamo sistema rigoroso di controllo di qualità , ogni prodotto che dell'insieme effettuiamo la compensazione di temperatura e la prova di invecchiamento prima della spedizione, in modo da la qualità è Garantita
Requisito specifico del cliente/ODM/OEM è Benvenuto
