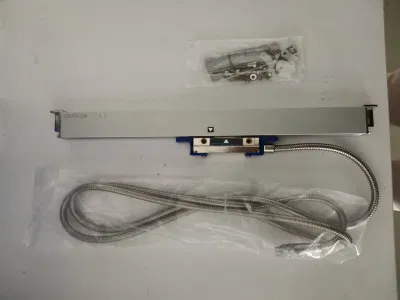

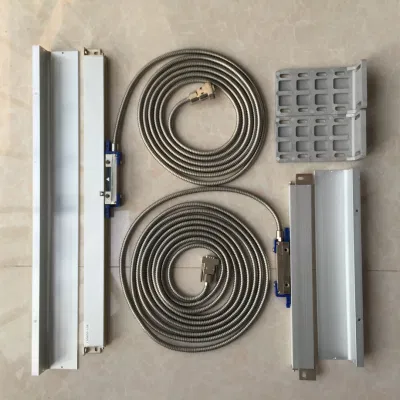

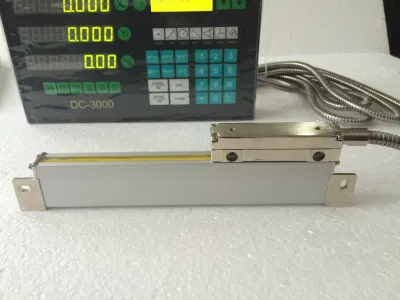

Sensore di spostamento lineare (sottile)

Sensore di spostamento lineare (sottile)



Utilizzo:
Questo tipo di bilancia lineare è installato in un piccolo spazio di montaggio, adatto per smerigliatrici, tavole XY, maschere, ecc.

Caratteristiche:
Vetro ottico ad alta precisione
2. Scalare i punti di riferimento con un passo di 50 mm per determinare il punto di riferimento per la lavorazione
3. L'utilizzo di 5 set di cuscinetti garantisce una ripetibilità, un posizionamento, un buon scorrimento e una lunga durata
4. Processo speciale di lega di alluminio per la protezione da acqua/olio e anti-polvere
5. Adatto per fresatrici, foratrici e rettificatrici, lauti, tavole XY, ecc.
6. Maggiore resistenza alle vibrazioni
7. Labbri in gomma di qualità superiore per evitare la contaminazione
8. Installazione e manutenzione semplici

Parametri:
Risoluzione: 0,005 mm (standard); 0,001 mm (opzionale)
2. Portata effettiva (ER): 2-128" (50 mm-3200mm)
3. Segnale di uscita: 5 V, TTL (standard); RS422 (opzionale)
4. Forma d'onda di uscita: Due segnali sinusoidali sfasati di 90°
5. Alta precisione: ± (5+L/200)µ M; L = gamma effettiva (mm)
6. Max. Velocità di risposta: 72 M/min
7. Passo del reticolo della bilancia: 20μm
Passo del punto di riferimento della scala: 50 mm
9. Temperatura di esercizio: Da 0 a 40 gradi

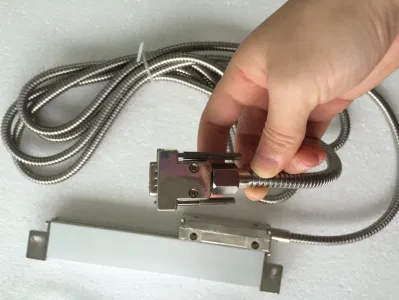

10. Cavo di segnale della scala lineare:
Se il movimento dell'encoder lineare è compreso tra 50 mm e 900 mm, è di 2 m.
Se IL ML dell'encoder lineare è di 1000 mm, è di 5 m.
