Informazioni di Base.
Model No.
LE Series
alta precisione
5+L/200 Micron
velocità di risposta massima
60 m/min
passo del reticolo di pesatura
20 micron
scala passo punto di riferimento
50 mm
temperatura di esercizio
da 0 a 40
temperatura di conservazione
da -20 a 50
Pacchetto di Trasporto
Standard Exporting Package
Specifiche
SGS
Marchio
Leader
Origine
Guangdong
Codice SA
9031499090
Capacità di Produzione
500 PCS/Year
Descrizione del Prodotto

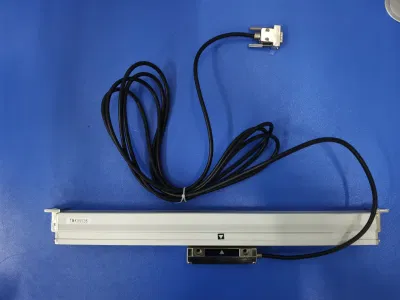

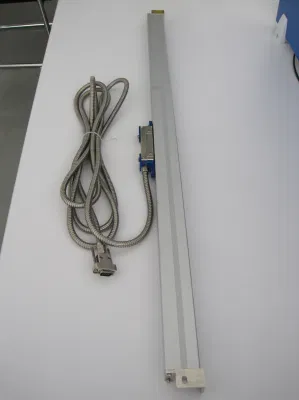

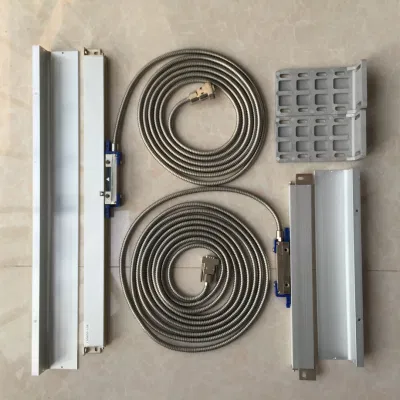

Sensore di spostamento lineare (standard)
Utilizzo:
Il sensore di spostamento lineare viene utilizzato per rilevare e visualizzare con precisione lo spostamento delle macchine utensili o delle apparecchiature di misurazione, insieme alla lettura digitale, installata sulla fresatrice, sul tornio, sulla foratrice e così via.
Caratteristiche:
Vetro ottico ad alta precisione
2. Scalare i punti di riferimento con un passo di 50 mm per determinare il punto di riferimento per la lavorazione
3. L'utilizzo di 5 set di cuscinetti garantisce una ripetibilità, un posizionamento, un buon scorrimento e una lunga durata
4. Processo speciale di lega di alluminio per la protezione da acqua/olio e anti-polvere
5. Adatto per fresatrici, foratrici e rettificatrici, lauti, tavole XY, ecc.
6. Maggiore resistenza alle vibrazioni
7. Labbri in gomma di qualità superiore per evitare la contaminazione
8. Installazione e manutenzione semplici
Parametri:
Risoluzione: 0,005 mm (standard); 0,001 mm (opzionale)
2. Portata effettiva (ER): 2-128" (50 mm-3200mm)
3. Segnale di uscita: 5 V, TTL (standard); RS422 (opzionale)
4. Forma d'onda di uscita: Due segnali sinusoidali sfasati di 90°
5. Alta precisione: ± (5+L/200)µ M; L = gamma effettiva (mm)
6. Max. Velocità di risposta: 72 M/min
7. Passo del reticolo della bilancia: 20μ M.
Passo del punto di riferimento della scala: 50 mm
9. Temperatura di esercizio: Da 0 a 40 gradi
10. Cavo di prolunga:
Se la corsa dell'encoder lineare è compresa tra 50 mm e 900 mm, il cavo è lungo 2 m.
Se la corsa dell'encoder lineare è compresa tra 1000 mm e 1500 mm, il cavo è lungo 5 m.
Se la corsa dell'encoder lineare è compresa tra 1600 mm e 3000 mm, il cavo è lungo 10 m.
Utilizzo:
Il sensore di spostamento lineare viene utilizzato per rilevare e visualizzare con precisione lo spostamento delle macchine utensili o delle apparecchiature di misurazione, insieme alla lettura digitale, installata sulla fresatrice, sul tornio, sulla foratrice e così via.
Caratteristiche:
Vetro ottico ad alta precisione
2. Scalare i punti di riferimento con un passo di 50 mm per determinare il punto di riferimento per la lavorazione
3. L'utilizzo di 5 set di cuscinetti garantisce una ripetibilità, un posizionamento, un buon scorrimento e una lunga durata
4. Processo speciale di lega di alluminio per la protezione da acqua/olio e anti-polvere
5. Adatto per fresatrici, foratrici e rettificatrici, lauti, tavole XY, ecc.
6. Maggiore resistenza alle vibrazioni
7. Labbri in gomma di qualità superiore per evitare la contaminazione
8. Installazione e manutenzione semplici
Parametri:
Risoluzione: 0,005 mm (standard); 0,001 mm (opzionale)
2. Portata effettiva (ER): 2-128" (50 mm-3200mm)
3. Segnale di uscita: 5 V, TTL (standard); RS422 (opzionale)
4. Forma d'onda di uscita: Due segnali sinusoidali sfasati di 90°
5. Alta precisione: ± (5+L/200)µ M; L = gamma effettiva (mm)
6. Max. Velocità di risposta: 72 M/min
7. Passo del reticolo della bilancia: 20μ M.
Passo del punto di riferimento della scala: 50 mm
9. Temperatura di esercizio: Da 0 a 40 gradi
10. Cavo di prolunga:
Se la corsa dell'encoder lineare è compresa tra 50 mm e 900 mm, il cavo è lungo 2 m.
Se la corsa dell'encoder lineare è compresa tra 1000 mm e 1500 mm, il cavo è lungo 5 m.
Se la corsa dell'encoder lineare è compresa tra 1600 mm e 3000 mm, il cavo è lungo 10 m.
RES/ER | 50 mm | 100 mm | 150 mm | 200 m. | 250 mm |
0,005 mm | LE0050-50A | LE0100-50A | LE0150-50A | LE0200-50A | LE0250-50A |
0,001mm | LE0050-10A | LE0100-10A | LE0150-10 A. | LE0200-10A | LE0250-10A |
RES/ER | 300 mm | 350 mm | 400 mm | 450 mm | 500 mm |
0,005 mm | LE0300-50A | LE0350-50A | LE0400-50A | LE0450-50A | LE0500-50A |
0,001mm | LE0300-10A | LE0350-10A | LE0400-10A | LE0450-10A | LE0500-10A |
RES/ER | 600 mm | 700 mm | 800 mm | 900 mm | 1000 mm |
0,005 mm | LE0600-50A | LE0700-50A | LE0800-50A | LE0900-50A | LE1000-50A |
0,001mm | LE0600-10A | LE0700-10A | LE0800-10A | LE0900-10A | LE1000-10 A. |
RES/ER | 1100 mm | 1200 mm | 1300 mm | 1400 mm | 1500 mm |
0,005 mm | LE1100-50A | LE1200-50A | LE1300-50A | LE1400-50A | LE1500-50A |
0,001mm | LE1100-10 A. | LE1200-10A | LE1300-10A | LE1400-10A | LE1500-10 A. |
RES/ER | 1600 mm | 1700 mm | 1800 mm | 1900 mm | 2000 mm |
0,005 mm | LE1600-50A | LE1700-50A | LE1800-50A | LE1900-50A | LE2000-50A |
0,001mm | LE1600-10 A. | LE1700-10 A. | LE1800-10A | LE1900-10A | LE2000-10A |
RES/ER | 2100 mm | 22000 mm | 2300 mm | 2400 mm | 2500 mm |
0,005 mm | LE2100-50A | LE2200-50A | LE2300-10A | LE2400-50A | LE2500-50A |
0,001mm | LE2100-10A | LE2200-10A | LE2300-10A | LE2400-10A | LE2500-10A |
RES/ER | 2600 mm | 2700 mm | 2800 mm | 2900 mm | 3000 mm |
0,005 mm | LE2600-50A | LE2700-50A | LE2800-50A | LE2900-50A | LE3000-50A |
0,001mm | LE2600-10 A. | LE2700-10A | LE2800-10A | LE2900-10A | LE3000-10A |
