Informazioni di Base.
Model No.
RH625
Specifiche
188g
Marchio
Ronds
Origine
China
Codice SA
9031809090
Capacità di Produzione
2000/Month
Descrizione del Prodotto
Diagramma di funzionamento:
Il problema attuale
Il monitoraggio delle condizioni delle pompe verticali sommerse per prevedere lo stato delle attrezzature richiede metodi più innovativi rispetto a quelli storicamente disponibili. Storicamente, le misurazioni delle vibrazioni per le pompe verticali vengono effettuate sul motore. In questa posizione, un'immagine chiara di ciò che accade al complessivo idraulico riportato di seguito è raramente accurata.
Alcune sfide includono:
• smorzamento dalla fondazione della pompa
• false letture da eccitazione del terreno fermo montaggio
• distanza dalle sorgenti di vibrazione in posizioni sommerse
Una nuova soluzione
I RODS hanno sviluppato una soluzione innovativa per consentire il monitoraggio del gruppo sotto terra delle pompe verticali per fornire un quadro più accurato e completo dello stato della pompa.
Vantaggi
• comprendere il rischio di funzionamento per diverse condizioni operative; variazioni stagionali, variazioni del livello dell'acqua, variazioni delle condizioni del processo, ecc.
• segnalazione delle condizioni del problema migliorata in modo significativo, con conseguente riduzione dei costi di riparazione e migliore pianificazione della manutenzione
• dati più preziosi per la diagnosi e la risoluzione dei problemi
• capacità di rilevare se la forma della modalità di montaggio stazionario è essere eccitato durante il funzionamento
• l'interfaccia con lo storage e il software basati su cloud consente l'accesso remoto ai dati
Applicazioni consigliate
• acqua di servizio
• acqua in circolazione
• di condensa
• acqua di raffreddamento
• disidratazione
• Booster pipeline
Il problema attuale
Il monitoraggio delle condizioni delle pompe verticali sommerse per prevedere lo stato delle attrezzature richiede metodi più innovativi rispetto a quelli storicamente disponibili. Storicamente, le misurazioni delle vibrazioni per le pompe verticali vengono effettuate sul motore. In questa posizione, un'immagine chiara di ciò che accade al complessivo idraulico riportato di seguito è raramente accurata.
Alcune sfide includono:
• smorzamento dalla fondazione della pompa
• false letture da eccitazione del terreno fermo montaggio
• distanza dalle sorgenti di vibrazione in posizioni sommerse
Una nuova soluzione
I RODS hanno sviluppato una soluzione innovativa per consentire il monitoraggio del gruppo sotto terra delle pompe verticali per fornire un quadro più accurato e completo dello stato della pompa.
Vantaggi
• comprendere il rischio di funzionamento per diverse condizioni operative; variazioni stagionali, variazioni del livello dell'acqua, variazioni delle condizioni del processo, ecc.
• segnalazione delle condizioni del problema migliorata in modo significativo, con conseguente riduzione dei costi di riparazione e migliore pianificazione della manutenzione
• dati più preziosi per la diagnosi e la risoluzione dei problemi
• capacità di rilevare se la forma della modalità di montaggio stazionario è essere eccitato durante il funzionamento
• l'interfaccia con lo storage e il software basati su cloud consente l'accesso remoto ai dati
Applicazioni consigliate
• acqua di servizio
• acqua in circolazione
• di condensa
• acqua di raffreddamento
• disidratazione
• Booster pipeline
Parametri tecnici
Sensore sommabile RH104C
Parametro | Indice |
Parametri di base | |
Sensibilità | 100 mV/g(±10%) |
Intervallo | ±80 g di picco |
Non linearità | ≤1% |
Risposta in frequenza (±10%) | 0.7~ 7000Hz |
Risposta in frequenza (±3 dB) | 0.4~10000 Hz |
Risposta in frequenza | Circa 25 kHz |
Sensibilità trasversale | ≤5% |
Carattere elettrico | |
Tensione di polarizzazione | 10.5-13,5 V CC tipico: 12 V CC |
Corrente costante | 2-20 ma tipico: 4 ma |
Tensione di eccitazione | 18 V CC tipico: 24 V CC |
Tempo di assestamento | ≤2 A. |
Rumore elettrico, equivalente g spettrale | 10 Hz 14μg/√Hz 100 Hz 5μg/√Hz 1000 Hz 3μg/√Hz |
Impedenza di uscita | <100Ω |
Messa a terra | Contenitore isolato, schermato internamente |
Funzioni strutturali | |
Limite di scarica | 5000g |
Filettatura di montaggio | M6*1 |
Peso | Circa 126g(cavi non inclusi) |
Quota | L*L*H:57.5*22.0*25.0(MM) |
Metodo di tenuta | Saldatura laser |
Grado di protezione | IP68 |
Materiale della custodia | Acciaio inox 316L |
Connettore di uscita | Assit laterale, uscita filo integrata |
Temperatura di esercizio | -55~+125ºC |
Coppia di montaggio | Circa 2.7~6,8N*m (filettatura M6) |
Misurazione della temperatura (opzionale) | |
Intervallo di misurazione | -40~+120ºC |
Uscita di tensione | 750 mV(25ºC) |
Sensibilità della temperatura | 10 mV/ºC |
A prova di esplosione (opzionale) | |
Identificazione | Ex ia IIC T4 GA |
Trasmettitore wireless RH625
Parametri di misurazione delle vibrazioni | |
Gamma di vibrazioni | ±50 g (picco) |
Risposta in frequenza | Piezoelettrico 2~20000 Hz (±3 dB) |
Intervalli di frequenza disponibili | 500 Hz, 1000 Hz, 2000 Hz, 5000Hz, 10000 Hz, 20000 Hz |
Lunghezza del campione DAQ | 1.000, 2.000, 4K, 8.000, 16.000, 32.000, 64.000, 128 KB |
Parametri di misurazione della temperatura | |
Intervallo di temperatura | -40~+125ºC |
Precisione della temperatura | -40~+125ºC (±1ºC) |
Parametri elettrici e strutturali | |
Alimentazione | Batteria al litio cloruro di tionile (3,6 V 19 Ah*2) |
Metodo di comunicazione | ZigBee 2,4 GHz IEEE 802.15.4 |
Distanza di trasmissione | 500 m (in condizioni ideali) |
Dimensioni | 110 mm×90 mm×48 mm |
Parametri ambientali | |
Temperatura di esercizio | -40~+70ºC |
Grado IP | IP67 |
Grado di protezione antiesplosione | ExibIICT4(1,2) |
Gateway wireless RH560
RH560 raccolta dati wireless | |
Ingresso e uscita | |
Comunicazione con il sensore | IEEE 802.15.4 da 2,4 GHz |
LED indicatore | Totale 3 pezzi (in funzione, comunicazione, stato anomalo) |
Numero di connessioni RH505 | 30~60 unità in base alle condizioni di applicazione reali |
Parametri elettrici e di struttura | |
Alimentazione | 220 V CA |
Quota | 203 mm × 82 mm × 260 mm (Lunghezza * larghezza * altezza) |
Peso | 3 kg |
Montaggio | Appendere o fissare attraverso il supporto |
Parametro ambientale | |
Temperatura di esercizio | -40~70 °C. |
Grado IP | IP66 |

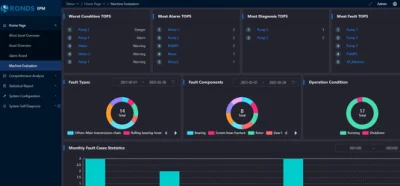

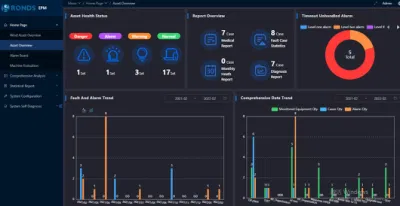

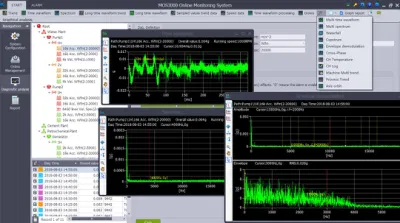

Software
