Descrizione del Prodotto

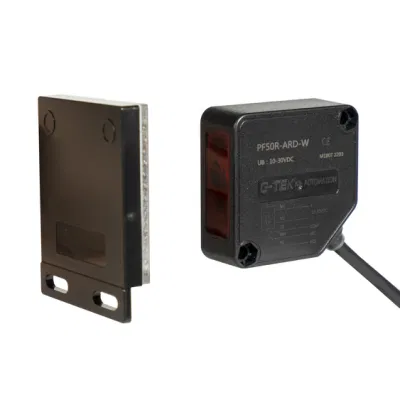

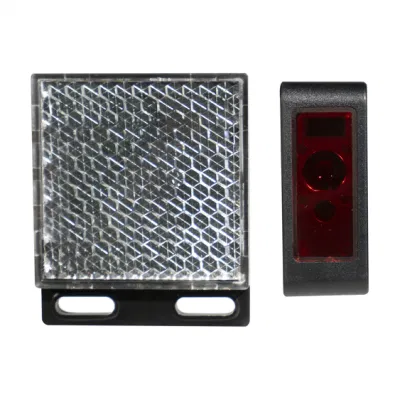

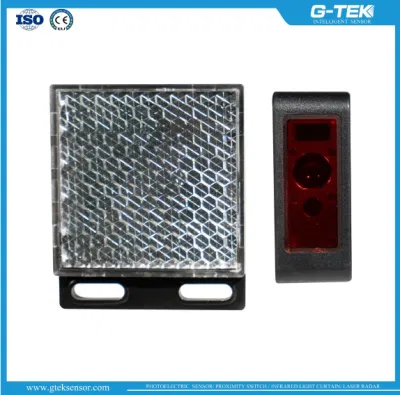

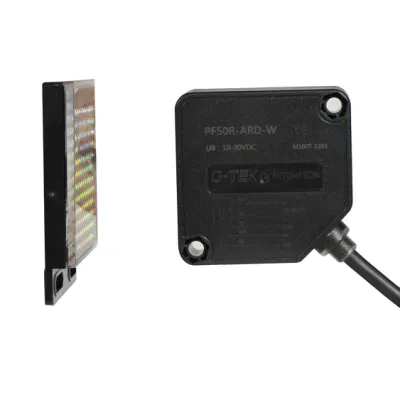

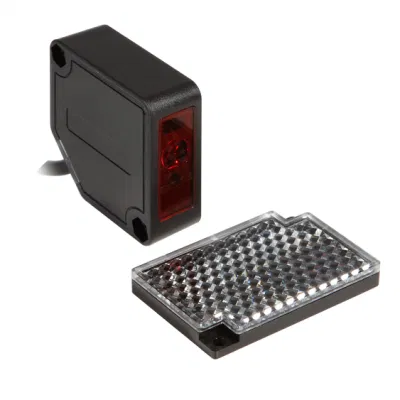

Sensore fotoelettrico/interruttore fotoelettrico serie PF50
Descrizione dettagliata del prodotto
caratteristica:
1) prestazioni stabili
2) Volume standard
3) posizionamento comodo ed elevata precisione
4) vari tipi tra cui scegliere
5) ampia gamma di tensione
6) resistente all'acqua, protezione solare, impermeabile, resistente alle alte temperature, adatta alle intemperie
7) con protezione contro i cortocircuiti e contro l'inversione di polarità
8) design monopezzo per prolungare la durata
9) utilizzando internamente resina resistente alla temperatura e resistente all'olio
10) struttura di protezione IP67 (specifica IEC)
Il sensore fotoelettrico serie PF50 è il modello più venduto, il prodotto con un processo di stampaggio integrato può essere utilizzato sia all'interno che all'esterno. Il prodotto con una lente ottica asferica può eliminare efficacemente le interferenze luminose, tensione libera 10-30V CC e 12-240V CC/CA per la selezione che può soddisfare le diverse esigenze dei clienti.
Questa serie include il tipo a fascio passante, il tipo retro-riflettente e il tipo a diffusione; per il tipo a riflessione sono disponibili luce a infrarossi e laser per la selezione.
Il sensore fotoelettrico serie PF50 viene utilizzato principalmente per porte automatiche, parcheggio intelligente, cancelli a ruote, barriera per il braccio per le persone e protezione del veicolo
Il prodotto presenta tre caratteristiche principali:
La distanza di rilevamento di 8 metri soddisfa le esigenze della maggior parte delle porte automatiche.
Sorgente di luce laser, facile da calibrare e da eseguire di debug.
E si tratta di un sensore polarizzato, che è ancora in grado di rilevare con precisione oggetti altamente riflettenti.
È utilizzato principalmente in porte industriali e parcheggi intelligenti.
| Sensore fotoelettrico | PF50R-ARF-W |
| Tipo di rilevamento | Retro-riflettente |
| Intervallo di rilevamento | 0.5 m (RP02) |
| Dimensione spot | 8-9 cm (a 8 m di distanza) |
| Sorgente luminosa | laser rosso a 650 nm |
| Tensione di alimentazione | 10~30 V CC |
| Corrente senza carico | 60 ma max @ 24 Vcc |
| Ondulazione di potenza | VP-p =10%Ub |
| Tempo di risposta | Max. 20 ms. |
| Uscita di controllo | Uscita relè |
| Azione | Light on/Dark on (luce accesa/scura accesa) per la selezione tramite collegamento via cavo |
| Indicatore | Indicatore di uscita: Rosso; indicatore di alimentazione: Giallo |
| Circuito di protezione | Protezione contro l'inversione di polarità |
| Luminosità ambientale | Luce solare:100000LuX;lampada:3000LuX |
| Temperatura ambiente | Temperatura di esercizio:-30-50ºC; temperatura di stoccaggio: -25-70ºC |
| Umidità ambiente | Inferiore al 85% |
| Tensione di resistenza | 500 VAC,1 minuto, tra parti elettriche e guscio |
| Resistenza di isolamento | >20MΩ,500VDC, tra parti elettriche e guscio |
| Resistenza alle vibrazioni | Ampiezza 0.5 mm, frequenza 10...55 Hz, durata 1 ora in direzioni diverse |
| Resistenza agli urti | 11 ms (30 G) 6 volte la scarica in direzioni diverse |
| Materiale | Involucro: ABS, lente: PMMA |
| Tasso di protezione | IP67 |
| Cavo | φ5 ×0.2mm², 5 2 m. |
| Accessorio | Staffa: IB02 , vite: M4×25 |
Installazione e manutenzione del prodotto
Installazione del prodotto:
L'installazione del sensore fotoelettrico è relativamente semplice, purché il sensore sia installato sul telaio di fissaggio, non sia bloccato da altre cose, e garantisca che lo stato di funzionamento sia buono.
Manutenzione del prodotto:
Effettuare ispezioni regolari per verificarne la sensibilità e alcune misure relativamente sicure. L'uso di queste misure è anche la funzione più primitiva delle nostre attrezzature per la protezione. Per la manutenzione dell'interruttore di applicazione, dobbiamo ancora fare che dobbiamo pulire regolarmente o rimuovere qualche sporcizia perché solo in questo modo il nostro interruttore non avrà alcuni problemi di sensibilità. Sebbene il prodotto sia dotato di strutture di protezione a livello IP67, non può essere immerso in acqua per troppo tempo. Pertanto, quando il prodotto viene utilizzato all'aperto, assicurarsi di controllare il prodotto dopo aver incontrato una pioggia intensa.
Nella porta segmentata industriale sono utilizzati 6 prodotti principali, vale a dire il sensore radar a microonde, il separatore persona-auto 3D, la barriera fotoelettrica economica, il sensore fotoelettrico, il sensore fotoelettrico a riflettore, e rilevatore bobina loop.
I sensori fotoelettrici a fascio singolo e le barriere fotoelettriche G-TEK sono le prime scelte per proteggere e monitorare tutti i tipi di porte industriali automatiche, porte ad alta velocità, porte sezionali, porte di garage, cancelli, e applicazioni di caricamento/aggancio. I sistemi di sensori sofisticati, durevoli e ad alte prestazioni di G-TEK sono progettati per funzionare continuamente nelle applicazioni e negli ambienti più impegnativi delle porte, rendendoli adatti per esterni direttamente o indirettamente esposti ad ambienti esterni difficili, tra cui luce solare, pioggia, polvere, installazione di neve e temperature fluttuanti. Inoltre, il design resistente all'usura del sensore G-TEK lo rende la prima scelta per le installazioni più impegnative delle portiere, comprese le porte refrigerate.
Modello di prodotto specifico:
Sensore radar a microonde - serie GMR
Separatore uomo-auto 3D - GDC1102
3. Barriera fotoelettrica economica - serie LSE
4. Sensore fotoelettrico - PMF 50T
5. Sensore fotoelettrico riflettore - PMF50R
6. Rilevatore bobina toroidale - serie GVD
La differenza tra la versione normale e la versione laser Di PF50R
1. Lente ottica asferica per eliminare le interferenze della luce
2. Facile da installare, può essere fissato a parete utilizzando la staffa
3. Design monopezzo, utilizzabile in ambienti interni ed esterni
1. Design a fascio stretto, più sensibile agli oggetti di rilevamento
2. Il laser rosso rende il processo di installazione semplice e conveniente
3. Design polarizzatore, nessuna pressione per rilevare oggetti altamente riflettenti
| Elenco dei prodotti dei sensori G-TEK | ||
| 1 | Sensore fotoelettrico | SERIE PF21/PF50/PMF55/PMF80/PM18/PS18/PT12 |
| 2 | Sensore di prossimità | SERIE IM12/IM18/IM30/IF17 |
| 3 | Barriera fotoelettrica a infrarossi | SERIE LSM/LSMC/LSE/LSEC |
| 4 | Barriera fotoelettrica di sicurezza | Serie LSA |
| 5 | Separatore a infrarossi del veicolo | SERIE LHA/LHAC/LHN/LHNC |
| 6 | Rilevatore di loop | Serie GVD3/GVD1 |
| 7 | Radar laser | Serie LSD/LND |
| 8 | Prodotto 3D TOF | GDC1100/GDC1101/GDC1102 |
| 9 | Altro prodotto sensore | Radar a microonde, sensore anti-schiacciamento della portiera girevole |
La tecnologia dei sensori G-TEK Co.ltd di Tianjin è indicata per la fornitura di sensori intelligenti e soluzioni personalizzate per l'automazione logistica, l'automazione industriale e l'automazione di processo. Il predecessore della società è Tianjin G-TEK Automation Technology Co.,ltd, un produttore di sensori professionali e fornitore di soluzioni di sensori, che è stato istituito nel 2003 con le gamme di attività da interruttori di prossimità, sensori fotoelettrici, misurazione, E barriere fotoelettriche di sicurezza per sensori telemetriche laser, radar laser, ecc. e serve per edifici intelligenti, trasporti intelligenti, automazione logistica, automazione industriale e settori robot.
La tecnologia dei sensori G-TEK di Tianjin Co.,ltd è stata fondata nel 2014 nel distretto di Xiqing, a Tianjin City, e sarà completamente ereditata ed ampliata l'attività di automazione G-TEK con la costruzione e la gestione della nuova base di ricerca e sviluppo e produzione.
