Sensore ottico riflettente di alta qualità per otturatore a rullo ad alta velocità

Sensore ottico riflettente di alta qualità per otturatore a rullo ad alta velocità. Siamo una fabbrica specializzata nella produzione di sensori ottici di alta precisione." (Note: This description is 144 characters long in Italian, within the 160 characters limit)
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Foto dettagliate
  • Parametri del prodotto
  • Istruzioni di installazione
  • Applicazione del prodotto
  • Certificazioni
  • Profilo aziendale
  • FAQ
Panoramica

Informazioni di Base.

Model No.
PF50R
Certificazione
ISO&CE
Su misura
Su misura
tipo di cablaggio
5 fili
tensione di alimentazione
10 v c.c.
cavo
2 m di lunghezza standard
punto laser
8-9 cm a 8 m di distanza
uscita
uscita relè
garanzia
18 mesi
metodo di spedizione
dhl, ems, tnt, fedex
sorgente luminosa
luce laser
Pacchetto di Trasporto
Standard Package Box
Specifiche
50mmx50mmx20mm
Marchio
G-TEK
Origine
Tianjin China
Codice SA
9032900090
Capacità di Produzione
5000 Units/Month

Descrizione del Prodotto

Sensore fotoelettrico/interruttore fotoelettrico serie PF50

Descrizione dettagliata del prodotto
caratteristica:
1) prestazioni stabili
2) Volume standard
3) posizionamento comodo ed elevata precisione
4) vari tipi tra cui scegliere
5) ampia gamma di tensione
6) resistente all'acqua, protezione solare, impermeabile, resistente alle alte temperature, adatta alle intemperie
7) con protezione contro i cortocircuiti e contro l'inversione di polarità
8) design monopezzo per prolungare la durata
9) utilizzando internamente resina resistente alla temperatura e resistente all'olio
10) struttura di protezione IP67 (specifica IEC)

Descrizione del prodotto


Il sensore fotoelettrico serie PF50 è il modello più venduto, il prodotto con un processo di stampaggio integrato può essere utilizzato sia all'interno che all'esterno. Il prodotto con una lente ottica asferica può eliminare efficacemente le interferenze luminose, tensione libera 10-30V CC e 12-240V CC/CA per la selezione che può soddisfare le diverse esigenze dei clienti.

Questa serie include il tipo a fascio passante, il tipo retro-riflettente e  il tipo a diffusione; per il tipo a riflessione sono disponibili luce a infrarossi e laser per la selezione.
Il sensore fotoelettrico serie PF50 viene utilizzato principalmente per porte automatiche, parcheggio intelligente, cancelli a ruote, barriera per il braccio per le persone e protezione del veicolo


Il prodotto presenta tre caratteristiche principali:
La distanza di rilevamento di 8 metri soddisfa le esigenze della maggior parte delle porte automatiche.
Sorgente di luce laser, facile da calibrare e da eseguire di debug.
E si tratta di un sensore polarizzato, che è ancora in grado di rilevare con precisione oggetti altamente riflettenti.
È utilizzato principalmente in porte industriali e parcheggi intelligenti.

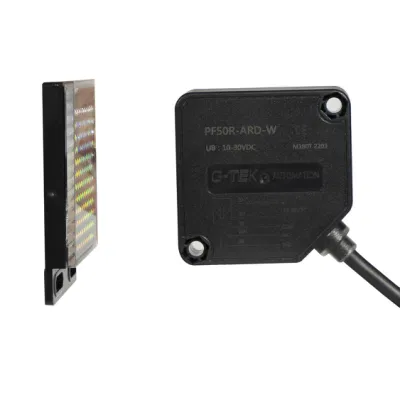

High Quality Reflective Optical Sensor for High Speed Roller Shutter

Foto dettagliate

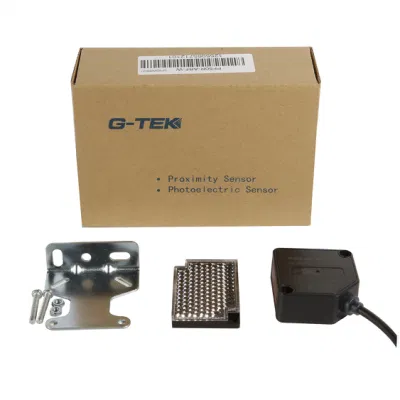

High Quality Reflective Optical Sensor for High Speed Roller Shutter

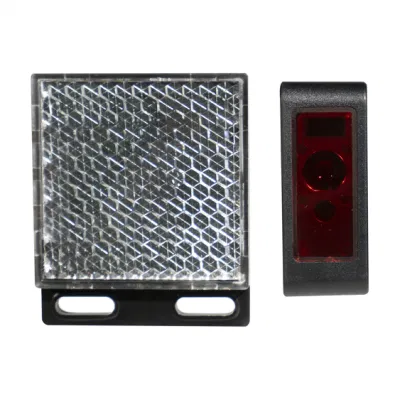

High Quality Reflective Optical Sensor for High Speed Roller Shutter

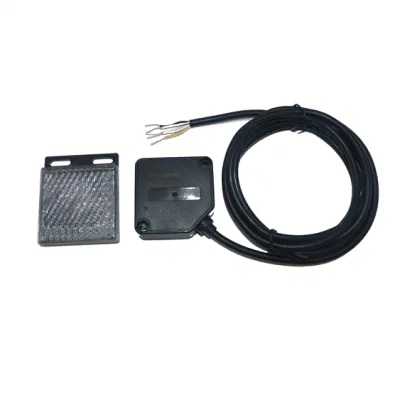

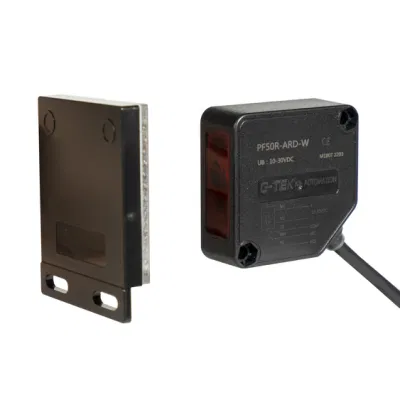

High Quality Reflective Optical Sensor for High Speed Roller Shutter







Parametri del prodotto


Parametro delle prestazioni
Sensore fotoelettrico PF50R-ARF-W
Parametro elettrico
Alimentazione 12~24 V CC±10% (ripple p-p: Inferiore al 10%)
Consumo di corrente 60 ma max.@24 Vcc
Uscita di controllo Uscita relè (tensione nominale contatto: 30 V C.C., 3 a o 250 V c.a., 3 a)
Carico resistente; componente di contatto: 1C)
Modalità di azione Luce accesa o scura attraverso la selezione del modello
Circuito di protezione Protezione contro l'inversione di polarità
LED di alimentazione Verde
LED di azione Rosso
Parametro meccanico
Dimensione aspetto 50 mm × 50 mm × 20 mm
Materiale shell ABS
Materiale lente PMMA
Tipo di connessione cavo da 2 m.
Specifiche del filo φ5 ×, 5 0,2 mm
Parametro ambientale
Temperatura di esercizio -25~50ºC
Temperatura di conservazione -30~70ºC (senza formazione di ghiaccio o condensa)
Umidità ambiente 35%~85% UR
Illuminazione ambiente Luce solare 100000Lux; lampada a incandescenza 3000Lux
Classe di protezione IP67
Resistenza di isolamento 20MΩ min. 500 V CC per 1 min tra le parti che trasportano corrente
Rigidità dielettrica 500 V C.A. a 60 Hz per 1 min tra le parti di trasporto corrente e la custodia
Resistenza alle vibrazioni Da 10 a 55 Hz, ampiezza doppia di 1 mm per 2 ore ciascuna nelle direzioni X, Y e Z
Resistenza agli urti 11 ms (30G) 6 volte ciascuno nelle direzioni X, Y e Z

Istruzioni di installazione


High Quality Reflective Optical Sensor for High Speed Roller Shutter

Applicazione del prodotto

High Quality Reflective Optical Sensor for High Speed Roller Shutter
High Quality Reflective Optical Sensor for High Speed Roller Shutter
High Quality Reflective Optical Sensor for High Speed Roller ShutterHigh Quality Reflective Optical Sensor for High Speed Roller ShutterHigh Quality Reflective Optical Sensor for High Speed Roller ShutterHigh Quality Reflective Optical Sensor for High Speed Roller Shutter


Installazione e manutenzione del prodotto

Installazione del prodotto:
L'installazione del sensore fotoelettrico è relativamente semplice, purché il sensore sia installato sul telaio di fissaggio, non sia bloccato da altre cose, e garantisca che lo stato di funzionamento sia buono.
Manutenzione del prodotto:
Effettuare ispezioni regolari per verificarne la sensibilità e alcune misure relativamente sicure. L'uso di queste misure è anche la funzione più primitiva delle nostre attrezzature per la protezione. Per la manutenzione dell'interruttore di applicazione, dobbiamo ancora fare che dobbiamo pulire regolarmente o rimuovere qualche sporcizia perché solo in questo modo il nostro interruttore non avrà alcuni problemi di sensibilità. Sebbene il prodotto sia dotato di strutture di protezione a livello IP67, non può essere immerso in acqua per troppo tempo.  Pertanto, quando il prodotto viene utilizzato all'aperto, assicurarsi di controllare il prodotto dopo aver incontrato una pioggia intensa.

Certificazioni


High Quality Reflective Optical Sensor for High Speed Roller ShutterHigh Quality Reflective Optical Sensor for High Speed Roller ShutterHigh Quality Reflective Optical Sensor for High Speed Roller Shutter
Nella porta segmentata industriale sono utilizzati 6 prodotti principali, vale a dire il sensore radar a microonde, il separatore persona-auto 3D, la barriera fotoelettrica economica, il sensore fotoelettrico, il sensore fotoelettrico a riflettore, e rilevatore bobina loop.
I sensori fotoelettrici a fascio singolo e le barriere fotoelettriche G-TEK sono le prime scelte per proteggere e monitorare tutti i tipi di porte industriali automatiche, porte ad alta velocità, porte sezionali, porte di garage, cancelli, e applicazioni di caricamento/aggancio. I sistemi di sensori sofisticati, durevoli e ad alte prestazioni di G-TEK sono progettati per funzionare continuamente nelle applicazioni e negli ambienti più impegnativi delle porte, rendendoli adatti per esterni direttamente o indirettamente esposti ad ambienti esterni difficili, tra cui luce solare, pioggia, polvere, installazione di neve e temperature fluttuanti. Inoltre, il design resistente all'usura del sensore G-TEK lo rende la prima scelta per le installazioni più impegnative delle portiere, comprese le porte refrigerate.

Modello di prodotto specifico:
Sensore radar a microonde - serie GMR
Separatore uomo-auto 3D - GDC1102
3. Barriera fotoelettrica economica - serie LSE
4. Sensore fotoelettrico - PMF 50T
5. Sensore fotoelettrico riflettore - PMF50R
6. Rilevatore bobina toroidale - serie GVD


La differenza tra la versione normale e la versione laser Di PF50R


High Quality Reflective Optical Sensor for High Speed Roller Shutter
PF50R a riflessione speculare

1. Lente ottica asferica per eliminare le interferenze della luce
2. Facile da installare, può essere fissato a parete utilizzando la staffa
3. Design monopezzo, utilizzabile in ambienti interni ed esterni

 PF50R tipo a riflessione a specchio laser

1. Design a fascio stretto, più sensibile agli oggetti di rilevamento
2. Il laser rosso rende il processo di installazione semplice e conveniente
3. Design polarizzatore, nessuna pressione per rilevare oggetti altamente riflettenti


High Quality Reflective Optical Sensor for High Speed Roller Shutter
High Quality Reflective Optical Sensor for High Speed Roller Shutter
Elenco dei prodotti dei sensori G-TEK
1 Sensore fotoelettrico SERIE PF21/PF50/PMF55/PMF80/PM18/PS18/PT12
2 Sensore di prossimità SERIE IM12/IM18/IM30/IF17
3 Barriera fotoelettrica a infrarossi SERIE LSM/LSMC/LSE/LSEC
4 Barriera fotoelettrica di sicurezza Serie LSA
5 Separatore a infrarossi del veicolo SERIE LHA/LHAC/LHN/LHNC
6 Rilevatore di loop Serie GVD3/GVD1
7 Radar laser Serie LSD/LND
8 Prodotto 3D TOF GDC1100/GDC1101/GDC1102
9 Altro prodotto sensore Radar a microonde, sensore anti-schiacciamento della portiera girevole

Profilo aziendale

La tecnologia dei sensori G-TEK Co.ltd di Tianjin è indicata per la fornitura di sensori intelligenti e soluzioni personalizzate per l'automazione logistica, l'automazione industriale e l'automazione di processo. Il predecessore della società è Tianjin G-TEK Automation Technology Co.,ltd, un produttore di sensori professionali e fornitore di soluzioni di sensori, che è stato istituito nel 2003 con le gamme di attività da interruttori di prossimità, sensori fotoelettrici, misurazione, E barriere fotoelettriche di sicurezza per sensori telemetriche laser, radar laser, ecc. e serve per edifici intelligenti, trasporti intelligenti, automazione logistica, automazione industriale e settori robot.
La tecnologia dei sensori G-TEK di Tianjin Co.,ltd è stata fondata nel 2014 nel distretto di Xiqing, a Tianjin City, e sarà completamente ereditata ed ampliata l'attività di automazione G-TEK con la costruzione e la gestione della nuova base di ricerca e sviluppo e produzione.


High Quality Reflective Optical Sensor for High Speed Roller ShutterHigh Quality Reflective Optical Sensor for High Speed Roller Shutter
High Quality Reflective Optical Sensor for High Speed Roller ShutterHigh Quality Reflective Optical Sensor for High Speed Roller ShutterHigh Quality Reflective Optical Sensor for High Speed Roller Shutter


High Quality Reflective Optical Sensor for High Speed Roller Shutter
High Quality Reflective Optical Sensor for High Speed Roller Shutter



High Quality Reflective Optical Sensor for High Speed Roller Shutter

FAQ



D:  Il prodotto viene spedito e consegnato rapidamente?
R: Il ciclo di produzione di grandi quantità di prodotti richiede 15-30 giorni, a seconda del prodotto.

D: Potete fornire consigli professionali in modo tempestivo?
R: Abbiamo un team tecnico professionale che può aiutarvi pazientemente a rispondere a tutte le domande professionali.

D: Potete fornire prodotti/servizi personalizzati?
R: Sì, possiamo fornire prodotti personalizzati, ma la personalizzazione deve soddisfare una certa quantità.

D: Come è la qualità del prodotto? La qualità è stabile?
R: G-TEK Sensors si concentra sul campo dei sensori da 23 anni. La qualità del sensore ha la doppia affermazione del certificato CE e della reputazione del cliente.

D: Qual è il tuo MOQ?
R: Offriamo MOQ per pezzo; dipende dal vostro ordine specifico.

D: Esistono termini di servizio e informazioni sulla garanzia pertinenti?
R: Offriamo una garanzia su tutti gli articoli. I prodotti per sensori sono garantiti per 15 mesi, mentre i prodotti per tende leggere e lidar sono garantiti per 18 mesi. Per domande post-vendita, è possibile contattare direttamente il venditore del prodotto.

D: Sono disponibili informazioni rilevanti per il download sul sito Web?
R: Sì, se si desidera scaricare il relativo manuale del prodotto, è possibile visitare il nostro sito Web ufficiale per scaricarlo.
