Set utensile automatico ad alta precisione Touch Probe asse Z ottico Testa della sonda di misurazione

Acquista il nostro Set utensile automatico ad alta precisione Touch Probe asse Z ottico Testa della sonda di misurazione per la tua azienda. Siamo una fabbrica specializzata in strumenti di precisione.
Request a Quote

Dettagli prodotti

  • Panoramica
  • Descrizione del prodotto
  • Parametri del prodotto
  • Foto dettagliate
  • Imballaggio e spedizione
  • Profilo aziendale
  • Certificazioni
Panoramica

Informazioni di Base.

Model No.
MiX3
colore
argento e nero
utilizzo
macchina di misura video
Sense Directions
X,Y,+Z
Unidirectional Repeatability
<0.75um
Overtravel Displacement
Xy Plane:+-20 Deg +Z Axis :<6.5 mm
Maximum Working Frequency
5 hz
tipo di segnale
segnale a impulsi
dimensioni
Dia28X82 mm
peso
95 g.
pacchetto
cartone
Pacchetto di Trasporto
Carton Box
Marchio
Rhine
Origine
Guangdong
Capacità di Produzione
5000

Descrizione del Prodotto

 Set utensile automatico ad alta precisione Touch Probe asse Z ottico Testa della sonda di misurazione

Descrizione del prodotto

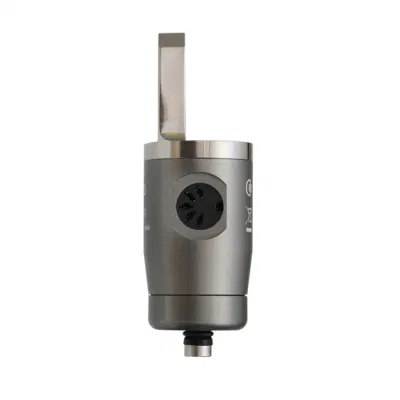

 1. MiX3 è una sonda a trigger tattile progettata per la misurazione dell'altezza e del tocco su macchine di misurazione video (VMM). Grazie alla testa della sonda, al corpo della sonda e al modulo stilo integrati in dimensioni compatte, consente di risparmiare sui costi per gli utenti. Con un connettore DIN A 5 PIN, è pronto per essere utilizzato direttamente su quasi tutti i controller VMM.

2. Sviluppato in base a modelli matematici, progettazione dinamica ottimale, produzione precisa e test rigorosi, MiX3 offre elevata precisione e stabilità per migliorare le prestazioni di misurazione per i propri utenti.


 3. MiX3 può essere utilizzato anche come rilevatore di posizione e sensore di posizionamento per le sue dimensioni compatte, il peso leggero e la robusta adattabilità.

Parametri del prodotto



Prodotto

Sonda
Modello

MiX3
Direzioni di rilevamento

±X,±Y,+Z

2σ ripetibilità unidirezionale
< 0,75 um

  Spostamento di overtravel
Piano XY: ±20ºC  asse +Z:≤6.5 mm

  Frequenza di lavoro massima
5 Hz
Materiale

Acciaio inox

Rang. Forza di scatto
Piano XY: 0,09N-0,29N  +asse Z: 0,5N

Tipo di segnale
Segnale a impulsi

Durata

2,000,000 trigger

Caratteri dello stilo
Filettatura M3 <=100mm <=5g

Dimensioni
28x82 mm
Modalità di attivazione

Tipo di contatto
Peso

100 g.
Foto dettagliate

High Precision Automatic Tool Setter Touch Probe Z Axis Optical Measuring Probe Head

High Precision Automatic Tool Setter Touch Probe Z Axis Optical Measuring Probe HeadHigh Precision Automatic Tool Setter Touch Probe Z Axis Optical Measuring Probe Head

Imballaggio e spedizione
High Precision Automatic Tool Setter Touch Probe Z Axis Optical Measuring Probe Head
Profilo aziendale

Laiyin è un'impresa nazionale HI-TECH , impegnata principalmente nella ricerca , sviluppo e produzione di apparecchiature di misura di precisione e prodotti elettromeccanici satellitari.
L'azienda prende  come  guida "Tsinghua Technology, Aerospace Quality", rispettando il concetto di sviluppo  di "macchina completa  di fascia alta, componenti indipendenti, misure accurate, affidabile e stabile" , e si impegna a diventare un fornitore di soluzioni di sistema e di impresa ben noto nel campo della misura in patria e all'estero.
Attualmente, i prodotti della macchina di misura a coordinate ad alta precisione hanno raggiunto il livello internazionale di prima classe. Tra questi, la precisione della macchina di misura a ponte fisso superava  0.6μm,  e la precisione della macchina di misura a ponte mobile superava  0.9μm.  L'azienda è in grado di fornire ai clienti macchine complete, teste di sonda, basi di misurazione, controllori, software e altri componenti, nonché stilo, attrezzature e altri prodotti di supporto; servizi tecnici quali l'aggiornamento di macchine vecchie, l'ispezione annuale e la manutenzione di apparecchiature di test, e la personalizzazione su richiesta:  Tutte le macchine di misura e i componenti principali hanno diritti di proprietà intellettuale indipendenti.
