Informazioni di Base.

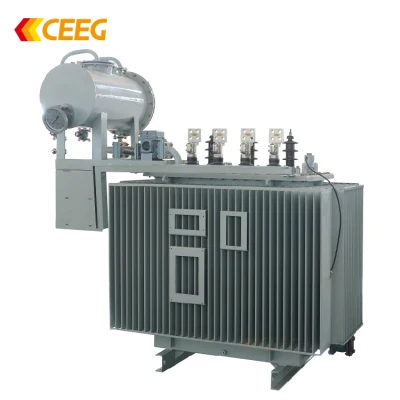

Descrizione del Prodotto
Breve introduzione
Questo prodotto della serie possiede QUATTRO caratteristiche BASSE ED ELEVATE, che sono: Bassa perdita, bassa rumorosità, bassa temperatura in aumento, bassa scarica parziale ed elevata affidabilità, nonché senza sollevamento del nucleo e senza perdite. Con l'approvazione del Centro nazionale di ispezione e collaudo della qualità del trasformatore, tutto l'indice del trasformatore raggiunge lo standard JB/T3837-2003.
Modello
S F Z 10-×××/××
| N. SERIE | Simbolo | Significato |
| 1 | S | Tre fasi |
| 2 | F | Raffreddamento ad aria (vuoto per raffreddamento naturale) |
| 3 | Z | Cambio rubinetto di carico (blando per cambio maschio senza carico) |
| 4 | 10 | Simbolo del livello di prestazioni |
| 5 | xxx | Capacità nominale, kVA |
| 6 | xx | Grado di tensione dell'avvolgimento HV, kV |
Caratteristiche
1. Schema di progettazione scientifica e avanzata
Utilizzando un software per computer per analizzare il campo elettrico di avvolgimento ad alta tensione, è possibile calcolare l'esatta distribuzione delle griglie di campo elettrico di avvolgimento e quindi assicurarsi che la struttura di avvolgimento possa soddisfare l'impulso ad alta tensione. Analisi e calcolo della struttura di isolamento del trasformatore e utilizzo della struttura di isolamento scientifico per garantire il funzionamento sicuro dei prodotti. Analisi e calcolo della dispersione magnetica e del campo di temperatura per garantire le prestazioni del campo in base alla richiesta di progettazione. Ottimizzazione del design della laminatura per ridurre al minimo la distorsione magnetica nello spazio e migliorare le prestazioni senza carico.
2. Nuclei di ferro
Il nucleo di ferro adotta lamiere di acciaio al silicio laminate a freddo di alta qualità orientate alla grana e tagliate con una speciale macchina di taglio che produce solo piccole sbavature. L'applicazione di giunti inclinati a più fasi e a 45°consente di ridurre In modo efficiente la perdita di carico, la corrente senza carico e il rumore. Il dispositivo di bloccaggio del nucleo adotta una struttura di piastra che risulta in un'elevata intensità meccanica. Fissare i chiodi può garantire la pressione sufficiente del blocco di imbottitura dell'asse del trasformatore.
3. Gli avvolgimenti cooper ad alta purezza e senza ossigeno riducono la perdita di carico
La bobina interna è stata avvolta direttamente sul cilindro isolante, dove i distanziatori di smussatura e i blocchi di imbottitura sono applicati per uniformare il campo elettrico e migliorare la stabilità. Inoltre, l'apparecchiatura di sollevamento sincronizzata BDK-80M è stata applicata in assemblaggio per garantire la posizione assiale degli avvolgimenti e rinforzare la resistenza assiale.
4. Serbatoio

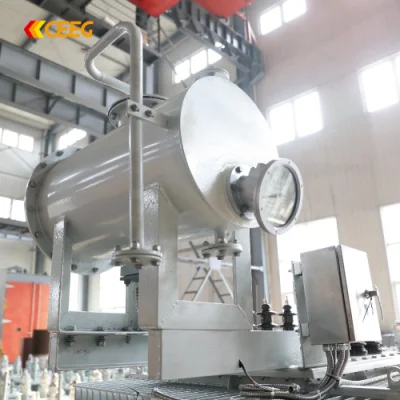

La piastra in acciaio ad ampia larghezza viene adottata per ridurre i cordoni di saldatura sul tetto piatto, il serbatoio a piastra ripiegata, ha un aspetto conciso e dedicato e anche un'elevata resistenza meccanica che ha superato il test standard di pressione positiva e vuoto. Inoltre, la speciale tecnologia di saldatura e la flangia a gola garantiscono che il serbatoio e i tubi siano in grado di essere utilizzati a lungo senza perdite. Il sistema di radiazione a piastra larga dotato di soffianti per impieghi gravosi e a bassa rumorosità aumenta il centro di dissipazione del calore, migliora l'efficienza, riduce le piastre radianti e previene le perdite. Può essere montato direttamente sul trasformatore. E conservatore di tipo a capsula può ritardare efficacemente l'invecchiamento dell'olio che è impiantato in condizione di vuoto per rinforzare la forza elettrica.
5. Sistema di protezione

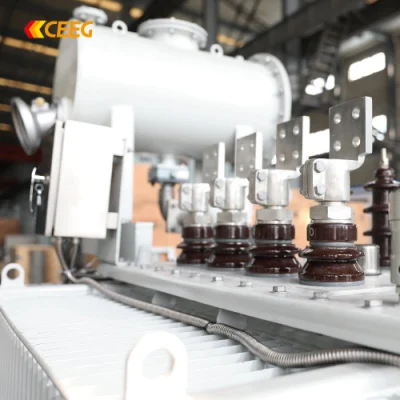

Resistenze termiche PT100 il sistema di controllo della temperatura è generalmente applicato nel corpo del trasformatore, la valvola limitatrice della pressione con contatti è dotata sulla parte superiore del serbatoio, l'indicatore dell'olio con relè di contatto e vuoto sono dotati sul conservatore, inoltre, l'indicatore di pressione dell'olio con i contatti è presente nel serbatoio. Tutte queste apparecchiature possono essere applicate per la conversione e il trasferimento del segnale. Entrambe le boccole HV e LV sono di tipo in porcellana antinquinamento, che può allungare lo spazio di isolamento e essere applicate in condizioni di inquinamento elevato. Le piastre di imbottitura e la custodia terminale sono realizzate in acciaio inox per un aspetto elegante.
