Informazioni di Base.
Descrizione del Prodotto
Innovativa tecnologia laser a semiconduttore e spettroscopia fotoacustica per online DGA

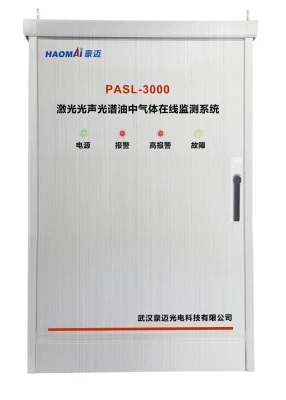

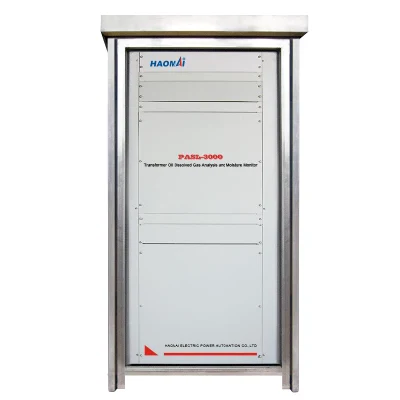

Trasformatore olio analisi dei gas disciolti e monitoraggio dell'umidità PASL-3000 è in grado di misurare idrogeno(H2), monossido di carbonio(CO), biossido di carbonio(CO2), metano(CH4), acetilene(C2H2), Etano(C2H6), etilene(C2H4), umidità(H2O) ecc. 8 tipi di gas disciolti nell'olio del trasformatore.Tecnologia avanzata. La tecnologia laser a semiconduttore e la spettroscopia fotoacustica sono utilizzate in modo innovativo per la misurazione del gas disciolto nell'olio per trasformatori. PASL-3000 ha una forte capacità anti-interferenza incrociata, una risposta di misurazione rapida, un'elevata precisione di misurazione, una buona ripetibilità, ecc. caratteristiche.
Misurazione e analisi di gas disciolti su tutti i componenti. Adottare la spettroscopia fotoacustica per misurare il contenuto di componenti gassose di idrogeno(H2), monossido di carbonio(CO), biossido di carbonio(CO2), metano(CH4), acetilene(C2H2), I gas di tipo 8 possono essere estesi anche all'etano(C2H6), all'etilene(C2H4), all'umidità(H2O) ecc. per misurare il contenuto dei componenti di azoto(N2) e ossigeno(O2).
Nessun materiale di consumo e nessuna manutenzione. Non è necessario che il personale possa utilizzare l'apparecchiatura. Durante il funzionamento non è necessario alcun gas di trasporto o ricalibrazione. La manutenzione costante non è necessaria.
Degasaggio affidabile. Il monitor è dotato di un dispositivo di degasaggio a vuoto a temperatura costante integrato, che può degasare in modo rapido ed efficiente e non deve essere contaminato dai campioni di olio.
Installazione semplice. L'installazione può essere completata senza interruzioni di corrente per ridurre la perdita economica dei clienti.
Display terminale remoto. Il monitor supporta i protocolli MODBUS e IEC61850, che consentono la visualizzazione remota del terminale, inclusi lo stato operativo dell'apparecchiatura, i dati di misurazione in tempo reale, il grafico dell'analisi delle colonne dei dati, il grafico dei trend, il report e i messaggi di avviso.
Comunicazione di più dati, gestione centralizzata remota. Il software avanzato di gestione centralizzata in remoto può riepilogare e monitorare lo stato di esecuzione e i dati di test di più monitor e fornire risultati di analisi e diagnosi ottimali. Supporta le modalità di comunicazione RS485, Ethernet, GPRS, fibra ottica ecc.
Alimentazione | AC220V/2kW o alimentatore personalizzato | Tipo di gas guasto | Limite di misurazione minimo | Limite massimo di misurazione | |
Umidità | 10∼95% UR senza condensa | H2 | 2 ppm | 5,000 ppm | |
Temperatura | Temperatura ambiente: -40ºC∼55ºC(-10ºC∼55ºC all' avviamento) | CO2 | 10 ppm | 50,000 ppm | |
Temperatura olio: 10ºC∼100ºC | CO | 2 ppm | 50,000 ppm | ||
Contenitore | IP55 | CH4 | 0.5 ppm | 50,000 ppm | |
Quota | 850 (L) x 800 (P) x 1700 (a) mm | C2H2 | 0.1 ppm | 50,000 ppm | |
Peso | <350 kg | C2H4 | 0.5 ppm | 50,000 ppm | |
Precisione di misurazione | Limite di misurazione minimo o ±30% (a seconda del valore maggiore) | C2H6 | 0.5 ppm | 2,000 ppm | |
| H2O | 0∼100% (RS) o dato in ppm | |||
La tecnologia di rilevamento di gas per spettroscopia fotoacustica è una tecnologia di rilevamento di gas basata sull'effetto fotoacustico, generato da molecole di gas che assorbono lunghezze d'onda specifiche della radiazione elettromagnetica (come la luce infrarossa). Se un gas viene posto in un contenitore chiuso, l'aumento della temperatura dopo che il gas assorbe la radiazione causerà l'aumento della pressione del gas. A questo punto, se si utilizza la luce pulsata per irradiare il gas, un microfono sensibile può rilevare le fluttuazioni di pressione con la stessa frequenza della luce pulsata.
Per applicare l'effetto fotoacustico alla rilevazione pratica, è necessario innanzitutto determinare lo spettro specifico di assorbimento infrarosso di ciascun gas; la seconda fase è quella di determinare la relazione proporzionale tra l'intensità delle onde di pressione generate dall'energia di assorbimento del gas e la concentrazione del gas. Pertanto, selezionando una lunghezza d'onda appropriata e combinandola con la rilevazione dell'intensità dell'onda di pressione, non solo si può verificare la presenza di un certo gas, ma si può anche determinare la sua concentrazione. Anche l'analisi qualitativa e quantitativa può essere eseguita su certe miscele o composti, il che è il vantaggio di applicare la tecnologia di spettroscopia fotoacustica (PAS).
