Informazioni di Base.

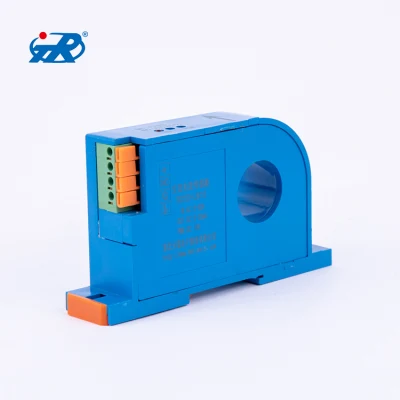

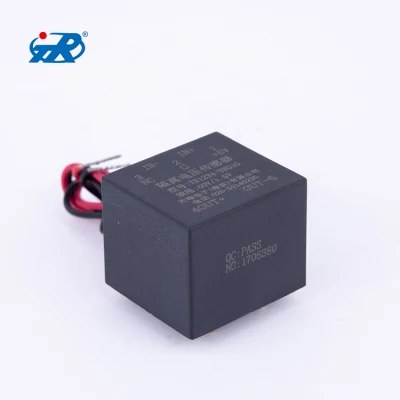

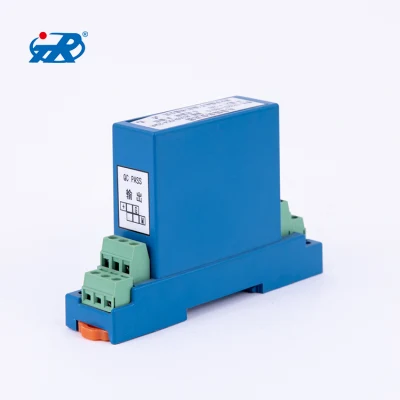

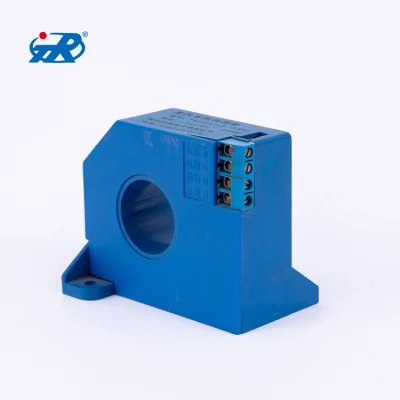

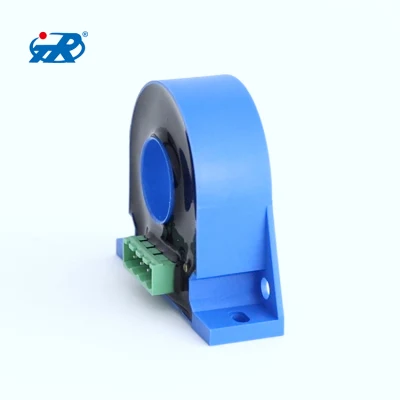

Descrizione del Prodotto
Specifiche | 10 ma/5 V. | 50 ma/5 V. | 200 ma/5 V. | Unità | |
N. IPN | Corrente di ingresso nominale primaria (CC) | 10 | 50 | 200 | Ma |
IP | Intervallo di misurazione corrente primaria | 0~15 | 0~75 | 0~300 | Ma |
VSN | Tensione di uscita nominale secondaria (CC) | 5 | V | ||
VC | La tensione di alimentazione | ±12~15(±5%) | V | ||
IC | Consumo di corrente | <30 | Ma | ||
VD | Tensione di isolamento | Tra circuito primario e circuito secondario:2,5 kV/50 Hz/1 min | |||
εL | Linearità | <1 | %FS | ||
X | Precisione | TA=25ºC:≤±0.5 | % | ||
V0 | Tensione di offset | TA=25ºC:≤±50 | MV | ||
VOT | Deviazione temperatura tensione di offset | IP =0 TA =-40~+80ºC:≤±1.5 | MV/ºC | ||
TR | Tempo di risposta | ≤120 | Sig.ra | ||
TA | Temperatura di esercizio | -40~+80 | ºC | ||
TS | Temperatura di conservazione | -45~+85 | ºC | ||
RL | Resistenza di carico | TA=25ºC:≥10 | kΩ |
FUNZIONE :
MISURARE LA CORRENTE DELLA FORMA D'ONDA ARBIRARY , COME DC AC, PICCO TRANSITORIO, MISURAZIONE PAMMETRS. MIGLIORE LINEARITÀ ,
BUONA DINAMICA DI FUNZIONAMENTO HANDWIDE PERFPRMANCE, FORTE CAPACITÀ DI SOVRACCARICO,
Applicazione :
Utilizzato in energia elettrica, automazione industriale, macchinari, automotive, elettrodomestici e altri settori e settori
Breve introduzione del principio:
Il campo magnetico generato dalla corrente primaria IP che scorre attraverso il conduttore è concentrato nell'anello magnetico. L'ampiezza di questo campo magnetico è proporzionale alla corrente che scorre attraverso il conduttore. L'elemento Hall nel traferro dell'anello magnetico misura e amplifica l'uscita, e la tensione di uscita Vs riflette con precisione la corrente primaria IPO.
Caratteristica :
Altamente isolato tra il lato primario e secondario
Di piccole dimensioni, peso leggero
Nessuna perdita di inserimento, basso consumo energetico
Ampia gamma di rilevamento
